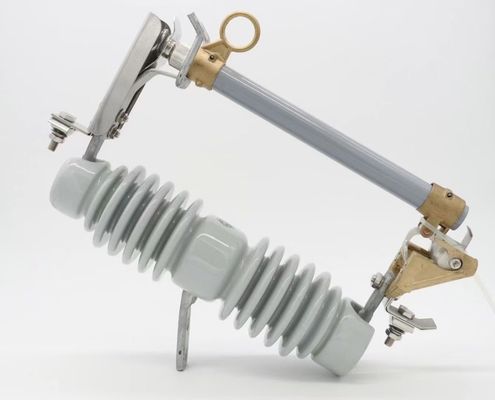

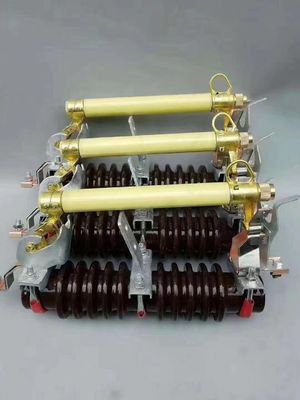

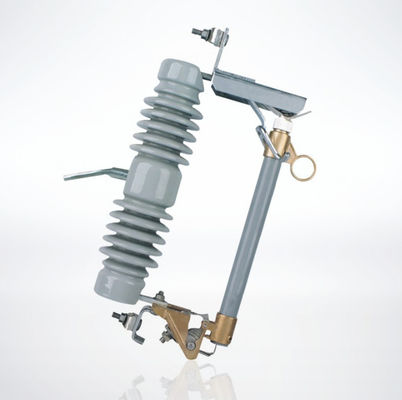

Fusibile esterno ad alta tensione da 11kV per la protezione di trasformatori
| Luogo di origine | Zhejiang, Cina | Marca | QIUPU/OEM |
|---|---|---|---|
| Nome del prodotto | Interruttore di ondata/rampio | Tensione nominale | 11kv |
| Colore | Grigio | Imballaggio | Cartone |
| Materiale | Porcellana | ||
| Evidenziare | Trasformatore con fusibile termico da 11kV,Trasformatore con fusibile termico ad alta tensione,Trasformatore esterno con fusibile termico |
||
Fusibile esterno ad alta tensione da 11kV di tipo a goccia per la protezione dei trasformatori
Caratteristiche:
Il parafulmine è talvolta chiamato anche protettore da sovratensione, limitatore di sovratensione. Il parafulmine è collegato tra il cavo e la terra, solitamente in parallelo con l'apparecchiatura protetta. Il parafulmine può proteggere efficacemente le apparecchiature di comunicazione. Una volta che appare una tensione anomala, il parafulmine interviene per proteggere. Quando un cavo o un dispositivo di comunicazione funziona a una normale tensione operativa, il parafulmine non funziona ed è considerato interrotto a terra. Quando si verifica un'alta tensione e l'isolamento dell'apparecchiatura protetta è in pericolo, il parafulmine interviene immediatamente per dirigere la corrente di scarica di alta tensione verso terra, limitando così l'ampiezza della tensione e proteggendo l'isolamento dei cavi e delle apparecchiature di comunicazione. Dopo che la tensione è scomparsa, il parafulmine ritorna rapidamente al suo stato originale, consentendo alla linea di comunicazione di funzionare normalmente.
Con l'emergere di nuove apparecchiature e nuovi metodi di prova, è possibile che il parafulmine esegua sia la corrente di conduzione testata elettricamente che la temperatura infrarossa testata elettricamente. Al fine di garantire il funzionamento affidabile del parafulmine, la nuova operazione del parafulmine entro 3 mesi e il controllo annuale autunnale, dovrebbero essere conformi alle regole del test generale e ai registri dei dati dei registri dei test generali, per il test successivo a confronto, il che è favorevole al rilevamento di problemi stabili.
Utilizzando un termografo a infrarossi per misurare la temperatura, possiamo misurare la piccola variazione di temperatura e confrontare la differenza di temperatura superficiale della flangia laterale o del coperchio in porcellana. Se la deviazione di temperatura è elevata, ovvero il parafulmine potrebbe presentare difetti, è necessario un ulteriore controllo, fino a quando non si trovano le ragioni per l'esclusione o la sostituzione prima di poter essere installato. Un apparecchio elettrico utilizzato per proteggere le apparecchiature elettriche dai danni da sovratensione transitoria elevata durante i fulmini e per limitare la durata della continuazione, e spesso la durata della continuazione.![]()
![]()
| Codice modello parafulmine | Tensione nominale di sistema Tensione nominale |
Parafulmine Tensione nominale di sistema |
Funzionamento continuo Tensione di funzionamento |
Parametro CC Tensione di prova (U1mA) |
Scarica di sovratensione Tensione residua di scarica |
Scarica di fulmine Tensione residua di scarica |
Scarica operativa Tensione residua di scarica |
Corrente d'onda quadra Capacità (2ms) |
Scarica di corrente elevata Resistenza alla scarica |
Numero di figura |
| kV (r.m.s) | ~kV | ~kV | A | kA | ||||||
| HY5WS-3.8/15* | ||||||||||
| 3 | 3.8 | 2.0 | 7.5 | 7.3 | 15 | 12.8 | 75 | 40 | Figura 2 | |
| HY5WS-5/15 | 5 | 4.0 | 8.0 | 17.3 | 15 | 12.8 | 100 | 65 | ||
| HY5WS-7.6/30* | 6 | 7.6 | 4.0 | 15.0 | 34.5 | 30 | 25.5 | 75 | 40 | Figura 3 |
| HY5WS-10/30 | 10 | 8.0 | 15.0 | 34.5 | 30 | 25.5 | 100 | 65 | ||
| HY5WS-12.7/50* | 10 | 12.7 | 6.6 | 25.0 | 57.5 | 50.0 | 38.5 | 75 | 40 | Figura 4 |
| HY5WS-17/50 | 17 | 3.6 | 25.0 | 57.5 | 50.0 | 38.5 | 100 | 65 | ||
