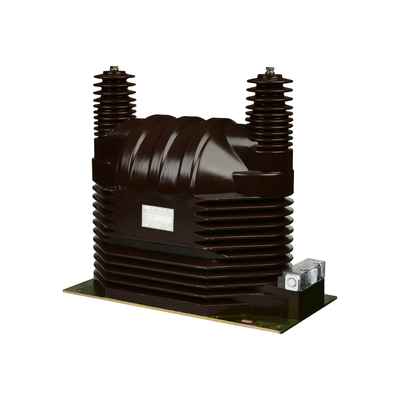

Materiale elettrico del trasformatore della resina della colata di alta tensione di Brown per la centrale elettrica

Trasformatore di corrente in resina epossidica per interni ad alta tensione JDZ-35Q

I trasformatori di tensione (PT) e i trasformatori di corrente (CT) sono importanti apparecchiature elettriche del sistema di alimentazione. Sono responsabili della separazione tra sistemi ad alta e bassa tensione e della conversione dell'alta tensione in bassa tensione. Se il cablaggio è corretto o meno è di grande importanza per il normale funzionamento di apparecchiature come protezione, misurazione e monitoraggio. Nella nuova installazione di PT, CT in funzione o nella sostituzione del cavo secondario di PT, CT, il metodo di prova della polarità per verificare la correttezza del cablaggio di PT e CT è stato il necessario iter di lavoro per il personale di protezione dei relè.

Per evitare la sostituzione della polarità, è necessario trovare lo "stesso nome" dell'ingresso e dell'uscita del trasformatore. Il metodo specifico è la "polarità puntuale". Qui viene fornito un esempio di come puntare la polarità. Il metodo consiste nel collegare il multimetro a dito all'avvolgimento di uscita secondario del trasformatore e il multimetro colpisce la marcia della tensione continua. Quindi il polo negativo di una batteria a secco è fissato al filo di uscita primario del trasformatore di corrente. Utilizzando il polo positivo della batteria a secco per "puntare" il filo di ingresso primario del trasformatore di corrente, in modo che una corrente a impulsi +(positiva) venga generata nel circuito primario del trasformatore; Allo stesso tempo, osservare in quale direzione l'ago del multimetro a puntatore è "spostato". Se l'ago del multimetro si sposta da 0 verso destra, l'ago è "tornato indietro", il che significa che l'"estremità di ingresso primaria" del trasformatore di corrente collegata al terminale normale del multimetro a dito non è la stessa dell'"estremità di ingresso secondaria", che viene chiamata "polarità inversa" o "polarità di addizione".
