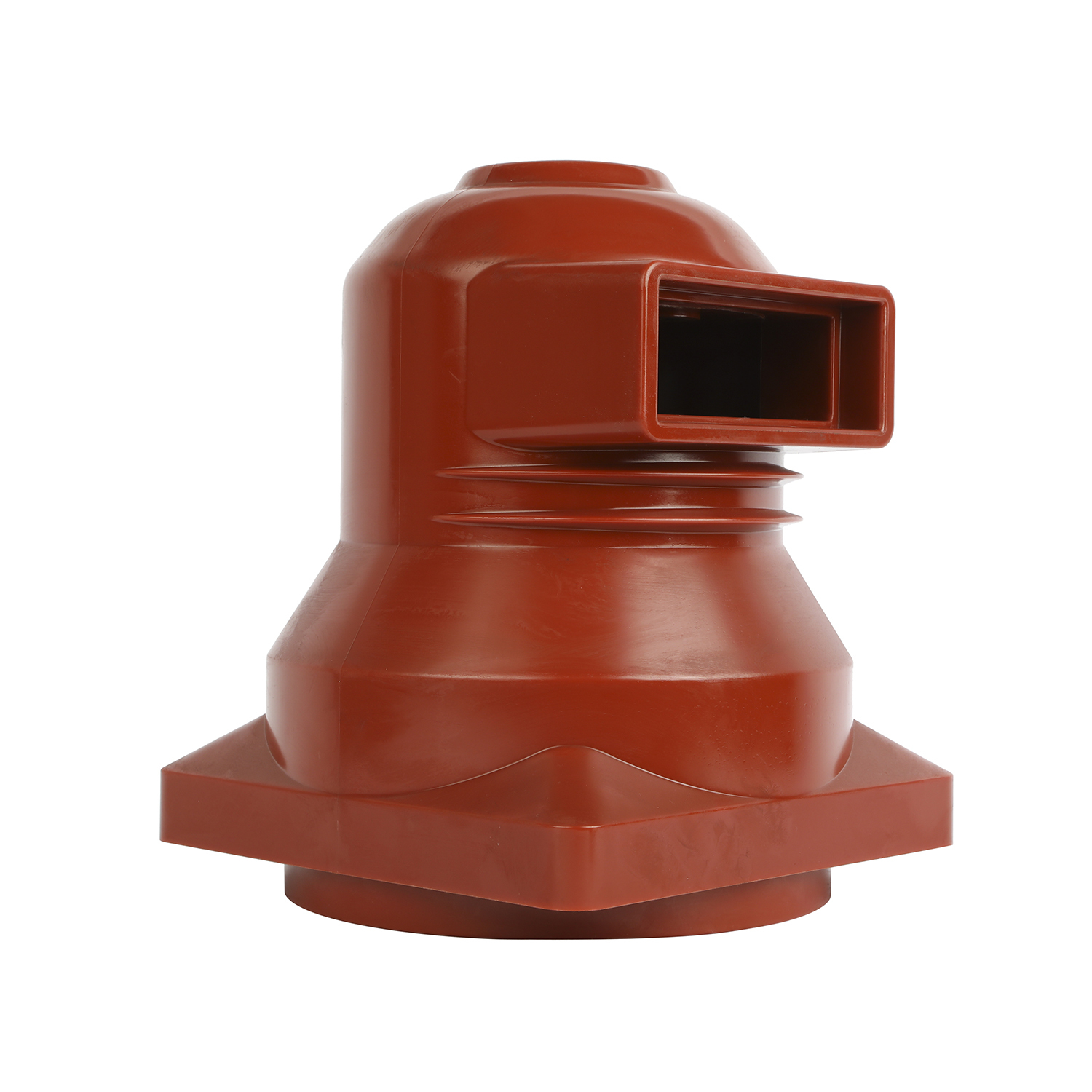

Isolante standard del becco dell'epossiresina di IEC, isolante dell'apparecchiatura elettrica di comando di alta tensione di 3150A 12kV

CHN3-12Q/250 3150A 10kV Isolatori in resina epossidica colata per boccole Spolt con quadro elettrico KYN28-12

Armadio centrale, tutti noti come armatura metallica nel caso di un'apparecchiatura di commutazione. È un'unità di distribuzione ad alta tensione con una tensione operativa massima di 3,6 / 7,2 / 12 kV ed è un'unità di distribuzione interna di un sistema a segmento singolo a tre fasi CA 50 Hz o di un sistema a segmento doppio. Viene utilizzato per ricevere e abbinare l'elettricità di rete di 3,6-12 kV e per controllare, proteggere, monitorare e misurare il circuito elettrico. Il quadro elettrico di tipo medio è utilizzato principalmente per centrali elettriche, generatori di piccola e media potenza, sottostazioni elettriche del sistema di alimentazione, alimentazione, distribuzione di energia di imprese industriali e minerarie e avviamento di grandi motori ad alta tensione.

Il nome completo di Zhongzhigui è Armoured Installed Switchgear, che sposta l'interruttore metallico medio con una struttura a tre livelli, con un bus e un cruscotto (isolati l'uno dall'altro), una sala interruttori al centro e una sala cavi nella parte inferiore. Poiché l'interruttore automatico si trova nello strato intermedio, viene chiamato tipo corazzato per spostare il tipo di apparecchiatura di commutazione chiusa in metallo, abbreviato in armadio.

Principio strutturale

Struttura alta e alta e struttura equivalente

L'armadio medio standard è una struttura alta e bassa, l'altezza del lato anteriore è di 2300 mm, l'altezza del lato posteriore è di 2000 mm; E la struttura del contorno è coerente. La barra di bus di Gaodigui è disposta come un grano e la sala strumenti è una struttura separata, staccabile. La barra di bus dell'armadio di contorno è disposta a zig-zag verticale e la sala strumenti e il corpo dell'armadio sono integrati. La stessa struttura di altezza ha uno spazio di montaggio maggiore rispetto alla struttura alta e bassa ed è anche conveniente per la produzione e la manutenzione operativa.

Interruttore di terra posteriore e centrale
L'interruttore di terra dell'armadio neutro ha due modalità di installazione: posteriore e centrale. Quando l'interruttore di terra viene rimesso, la costruzione o la manutenzione del cavo, deve essere posizionato dall'ingresso della porta inferiore dell'armadio anteriore, non è facile da costruire. Le porte anteriori e posteriori di Zhongzhigui dovrebbero essere interbloccate "a cinque protezioni" con gli interruttori di terra. Quando l'interruttore di terra è posizionato, la costruzione o la manutenzione del cavo entra attraverso la porta inferiore posteriore dell'armadio. Di solito, il lato inferiore dell'armadio è separato da una piastra di ferro, nessun conduttore elettrico sul lato anteriore, la porta posteriore e l'interruttore di terra per l'interblocco "a cinque protezioni".

Perfezionamento della funzione di "cinque precauzioni"
Attraverso il meccanismo di azionamento dell'armadio e il carrello del telaio dell'interruttore automatico per ottenere il funzionamento elettrico della funzione "a cinque prevenzioni". In alcune nuove condizioni elettriche e modalità operative, la parte della funzione "a cinque protezioni" nell'armadio non può soddisfare i requisiti e la funzione "a cinque protezioni" deve essere migliorata.

Blocco dell'interruttore di messa a terra
La linea elettrica di Zhongzhigui utilizza l'alimentazione "mano nella mano" e quando l'interruttore automatico nell'armadio centrale è in posizione di prova, è ancora possibile fornire alimentazione da altre sottostazioni. Prima dell'interruttore di terra, è necessario assicurarsi che non ci sia alimentazione fuori dal filo, ci sono tre operazioni di blocco principali.
