interruttore di caso modellato 6300A

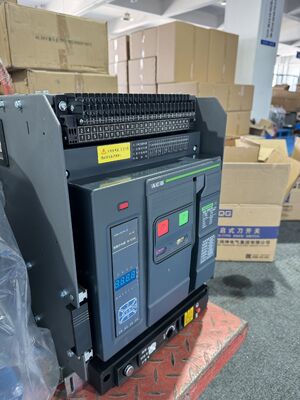

6300A Interruttore di circuito a cassa stampata

Introduzione

Gli interruttori a bassa tensione (di seguito denominati interruttori) sono adatti alla rete di distribuzione a 50 Hz CA, a tensione nominale fino a 660 V (690 V) e inferiore,e corrente nominale 400A~6300A, utilizzato per distribuire l'energia elettrica e proteggere i circuiti e le apparecchiature di alimentazione è protetto da guasti come sovraccarico, sottovolta, corto circuito, messa a terra monofase, ecc.L'interruttore ha una funzione di protezione intelligente e una protezione selettiva precisa, che può migliorare l'affidabilità dell'alimentazione e evitare inutili interruzioni di corrente.può eseguire quattro telecomandi per soddisfare i requisiti del centro di controllo e del sistema di automazioneL'interruttore ha una tensione di resistenza all'impulso di 8000V ad un'altitudine di 2000 metri (diverse altitudini sono corrette secondo lo standard,e il massimo non è superiore a 12000V) L'interruttore può essere utilizzato come isolante senza un controller intelligente e sensore, contrassegnato come uno.
L'interruttore soddisfa gli standard di GB14048.2 "Interruttore a bassa tensione per apparecchiature di commutazione e controllo" e IEC60947-2 "Interruttore per apparecchiature di commutazione e controllo a bassa tensione"

Caratteristica

1. ha 3 pali e 4 pali, tipo cassetto e tipo fisso, può essere installato nella linea;
2. ha una varietà di controllori intelligenti, che forniscono funzioni diverse: funzione intelligente, funzione di visualizzazione.
3. funzione di impostazione, funzione di monitoraggio, funzione di memoria di errore, può portare interfaccia di comunicazione per ottenere telemetria, regolazione a distanza, controllo a distanza, comunicazione a distanza;O Le protezioni sono complete, impostazione è conveniente, alta precisione, con istantanea, breve ritardo, lungo ritardo, singola caratteristiche di protezione come la messa a terra di fase.

classificazione

1 Secondo il metodo di installazione
a. fisso b. cassetto
2 Secondo il numero di pali: tre pali, quattro pali
3In base alla modalità di funzionamento
a. Funzionamento elettrico
b. Funzionamento manuale (per ispezione e manutenzione)
Controllo intelligente, rilascio istantaneo (o ritardato) di sottovoltaje, rilascio di shunt.
Performance del controller intelligente:
a. il controllore intelligente è suddiviso in: tipo H (tipo di comunicazione), tipo M (tipo generale intelligente), tipo L (tipo economico); b. ha un limite di tempo inverso di sovraccarico a lungo ritardo,limite temporale inverso di breve ritardo, limite di tempo, caratteristiche istantanee Le caratteristiche di protezione richieste possono essere impostate dall'utente;visualizzazione della corrente di funzionamento, visualizzazione della tensione di ciascuna linea (la visualizzazione della tensione deve essere proposta al momento dell'ordine); e. allarme Funzione: allarme di sovraccarico; f. funzione di autocontrollo: autocontrollo del surriscaldamento, auto-diagnosi microcomputer; g.funzione di prova: testare le caratteristiche di azione del controller.

Condizioni normali di lavoro e di installazione

temperatura dell'aria ambiente
Il valore limite superiore non supera +40°C, il valore limite inferiore non scende al di sotto di -5°C e il valore medio di 24 ore non supera +35°C; nota:Il valore limite inferiore è -10°C o -25°C in condizioni di lavoro, l'utilizzatore deve riferire alla fabbrica Affermazione: condizioni di lavoro del valore limite superiore superiore a +40°C o del valore limite inferiore inferiore a -10°C o -25°C,l'utente dovrebbe consultare con la nostra fabbrica.
L'altitudine del sito di installazione non supera i 2000 m.
◎Condizioni atmosferiche
L'umidità relativa dell'atmosfera non supera il 50% quando la temperatura dell'aria ambiente è di +40°C. Può avere un grado relativo più elevato a una temperatura inferiore.L'umidità relativa massima media del mese più umido è del 90%, e la temperatura minima media del mese è di +25 °C, e si tiene conto della condensazione sulla superficie del prodotto dovuta alle variazioni di temperatura.Gli utenti che superano i requisiti devono consultare con la nostra fabbrica.
◎Grado di protezione: IP30
◎Categoria di utilizzo: tipo B o tipo A
O Categoria di impianto
Gli interruttori di circuito e i rilasci di sottovoltaggio con tensione nominale di funzionamento inferiore o uguale a 660 V (690 V), le bobine primarie dei trasformatori di potenza sono utilizzati per gli impianti di categoria V;la categoria di installazione del circuito ausiliario e del circuito di controllo è ll.
O Condizioni di installazione
L'interruttore deve essere installato secondo le prescrizioni del presente manuale.L'inclinazione verticale dell'interruttore non deve superare i 5 gradi (l'inclinazione dell'interruttore della miniera non deve superare i 15 gradi).
