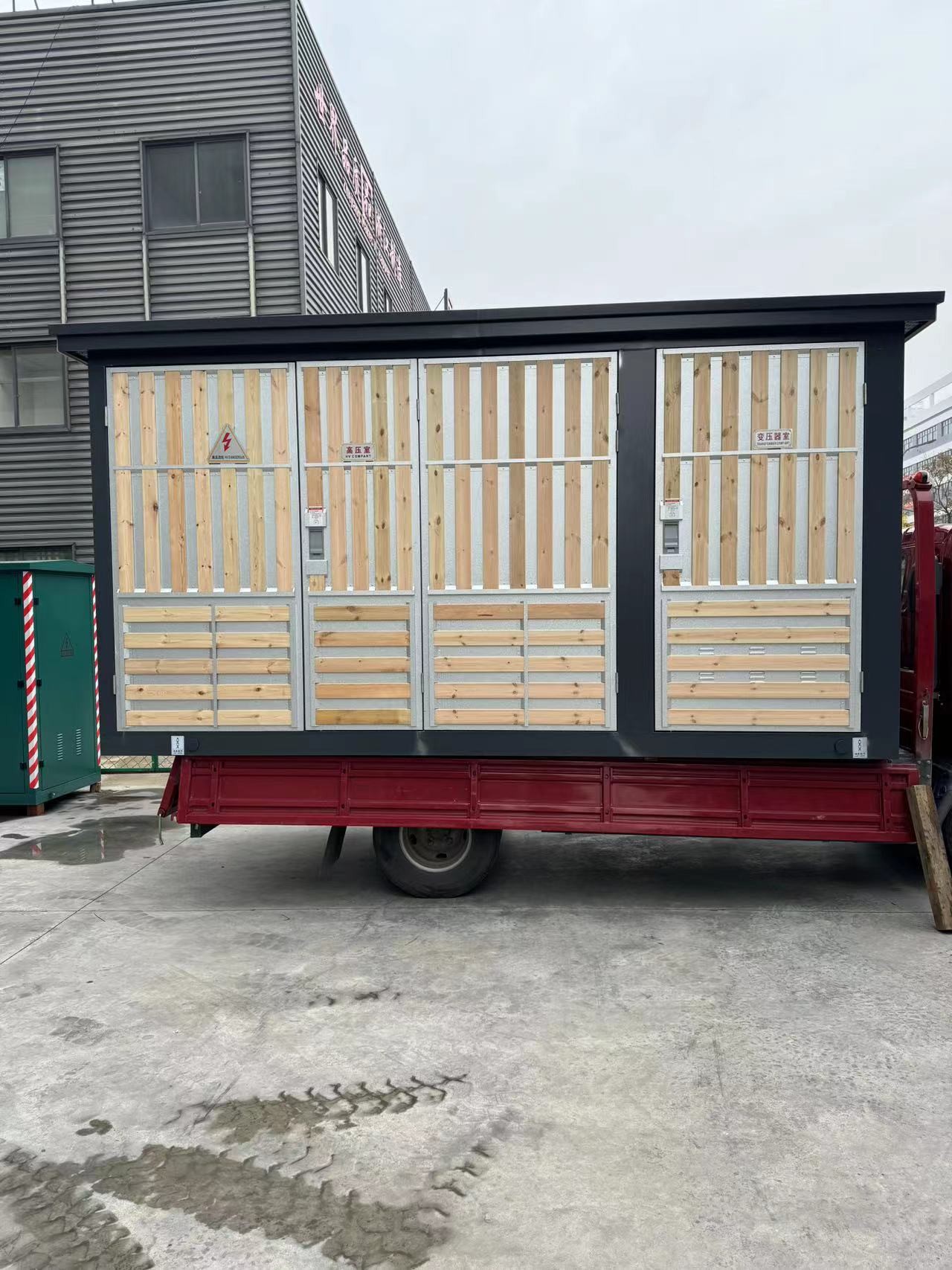

Componenti di interruttori elettrici a 10 kV Sottostazione modulare intelligente prefabbricata

descrizione del prodotto

La sottostazione prefabbricata modulare intelligente ZMSIB da 220kV e inferiore è una nuova generazione di sottostazioni intelligenti promossa dalla State Grid. Ha sicurezza e affidabilità, ingombro ridotto, breve periodo di costruzione, aspetto piccolo e raffinato, lunga durata, nessuna radiazione, basso rumore, vantaggi come il layout flessibile. Il trasformatore principale adotta prodotti all'avanguardia a livello mondiale, che sono sicuri e affidabili, a basso rumore, senza perdite, senza nucleo appeso; l'intera stazione non ha conduttori esposti, nessuna apparecchiatura elettrica esposta e una buona protezione dell'involucro per prevenire incidenti; l'intera stazione ha un layout compatto Rispetto alle sottostazioni civili, l'area del pavimento e l'altezza sono ridotte di oltre il 30%, il che riduce il tasso di occupazione dello spazio urbano; tutte le apparecchiature della sottostazione adottano il concetto di progettazione modulare a blocchi, e ogni modulo realizza la produzione in fabbrica, la costruzione a montaggio, e i lavori civili in loco Rispetto alle sottostazioni civili convenzionali, la quantità di installazione delle apparecchiature è stata ridotta di oltre il 70% e il carico di lavoro di installazione delle apparecchiature è stato ridotto di oltre l'80%; le apparecchiature non necessitano di essere chiuse all'ingresso nel sito, e non vi è alcun inquinamento da polvere e rumore durante il processo di costruzione; Migliorare l'armonia della pianificazione urbana e integrarsi con l'ambiente circostante; il trasformatore è posizionato in una cabina prefabbricata, e il rumore della sottostazione è ridotto a meno di 40 decibel attraverso la tecnologia del firewall, la tecnologia delle barriere acustiche e la tecnologia di schermatura elettromagnetica per soddisfare i requisiti della valutazione di impatto ambientale della città ed eliminare l'ambiente circostante. Inquinamento acustico nei quartieri residenziali; grazie alla realizzazione della modularizzazione delle sottostazioni, può essere disposta in modo flessibile in base alla topografia del sito, risolvendo completamente le difficoltà di acquisizione del terreno, costruzione e atterraggio delle sottostazioni centrali urbane. È una nuova modalità di costruzione delle sottostazioni.

Caratteristiche della sottostazione

Veloce - ciclo di produzione in fabbrica di 3 mesi, ciclo di costruzione in loco di 1 mese.
• Piccolo - piccola area, che è dal 30% al 70% più piccola rispetto alla costruzione di sottostazioni convenzionali.
• Il guscio fine adotta la tecnologia internazionale avanzata a sei anti-corrosione, 30 anni senza corrosione, 60 anni di durata. Le principali apparecchiature elettriche adottano apparecchiature esenti da manutenzione, che sono sicure e affidabili. Tecnologia di lavorazione squisita, design dall'aspetto raffinato.
• Risparmio - progettazione standardizzata, lavorazione in fabbrica e costruzione prefabbricata possono risparmiare il 5%-10% dell'investimento complessivo dell'intera stazione. Layout compatto della sottostazione, utilizzando tecnologia avanzata di integrazione di sistema, risparmiando il 30%-70% delle risorse terrestri.
• La struttura modulare flessibile a blocchi può adottare una modalità di costruzione a blocchi flessibile in base alla posizione geografica del sito, o può essere costruita in fasi secondo il piano a lungo termine attuale; la migrazione è conveniente e l'intero sito può essere ricollocato nel minor tempo possibile.

Ambito di applicazione

I prodotti possono essere utilizzati non solo nelle aree centrali urbane per risolvere il problema della difficoltà di atterraggio delle sottostazioni convenzionali, ma anche ampiamente utilizzati nelle industrie energetiche tradizionali come carbone e petrolio, e nelle nuove industrie energetiche come il fotovoltaico e l'energia eolica. Allo stesso tempo, con il suo design "modulare a blocchi", la modalità di produzione e assemblaggio per il trasporto, è particolarmente adatta per luoghi con trasporti stradali scomodi come sobborghi e aree montuose remote.

soluzione

Utilizzando le apparecchiature elettriche più affidabili al mondo, combinando la tecnologia di integrazione di sistema degli armadi esterni per sottostazioni a cassone e la tecnologia originale di produzione di cabine prefabbricate, la sottostazione è divisa in moduli secondo funzioni e standard
Progettazione, produzione in fabbrica e costruzione modulare. In base alle diverse configurazioni delle varie sottostazioni, vengono selezionati diversi moduli per realizzare la combinazione modulare. Ha le caratteristiche di ingombro ridotto, breve periodo di costruzione, elevata sicurezza e affidabilità e aspetto gradevole, che sovverte completamente la tradizione. La modalità di costruzione delle sottostazioni risolve completamente il problema della difficoltà di atterraggio delle sottostazioni centrali urbane di grandi e medie dimensioni.                                                                                                                  Progettazione modulare, l'intera stazione è divisa in sei tipi di moduli di distribuzione:
Modulo elettrico combinato GIS in cabina prefabbricata da 110kV
Modulo stazione di interruzione in cabina prefabbricata da 10kV modulo apparecchiature combinate prefabbricate in cabina prefabbricata modulo trasformatore                                                                                                                  Bobina di smorzamento dell'arco del trasformatore di terra in cabina prefabbricata da 10kV
Sistema di compensazione della potenza reattiva in cabina prefabbricata da 10kV                                                                       Layout delle sottostazioni di tipo compatto:
descrizione del prodotto
Riduce notevolmente lo spazio occupato
Layout tridimensionale originale di cabine prefabbricate
Gli apparecchi elettrici combinati GIS in cabina prefabbricata da 110kV sono posizionati in alto per risparmiare spazio
La stazione di interruzione da 10kV in cabina prefabbricata e la cabina prefabbricata delle apparecchiature combinate secondarie sono disposte a forma di prodotto finito
Serie di sottostazioni a cassone                                                                                            Disposizione simmetrica del trasformatore in cabina prefabbricata                                                                                       Il passaggio antincendio è disposto tra la sottostazione tridimensionale e il trasformatore Costruzione flessibile a blocchi in base alla topografia del sito                                                                                     • Il metodo di cablaggio da 10kV può essere progettato in modo flessibile in base alle esigenze dell'utente, e gli apparecchi elettrici combinati GIS orizzontali sono sviluppati congiuntamente con , che sono completamente esenti da manutenzione;
• Il sistema da 10kV è una singola barra collettrice, e vengono utilizzati quadri elettrici fissi di fascia alta come e ABB, che sono completamente esenti da manutenzione;
• Adottare un sistema di compensazione fisso e configurare un modulo di bobina di smorzamento del trasformatore di terra in base alle esigenze di costruzione della stazione;
• Sottostazione intelligente di gestione e controllo, esente da manutenzione, non presidiata;
• L'aspetto artistico è in armonia con l'ambiente urbano;

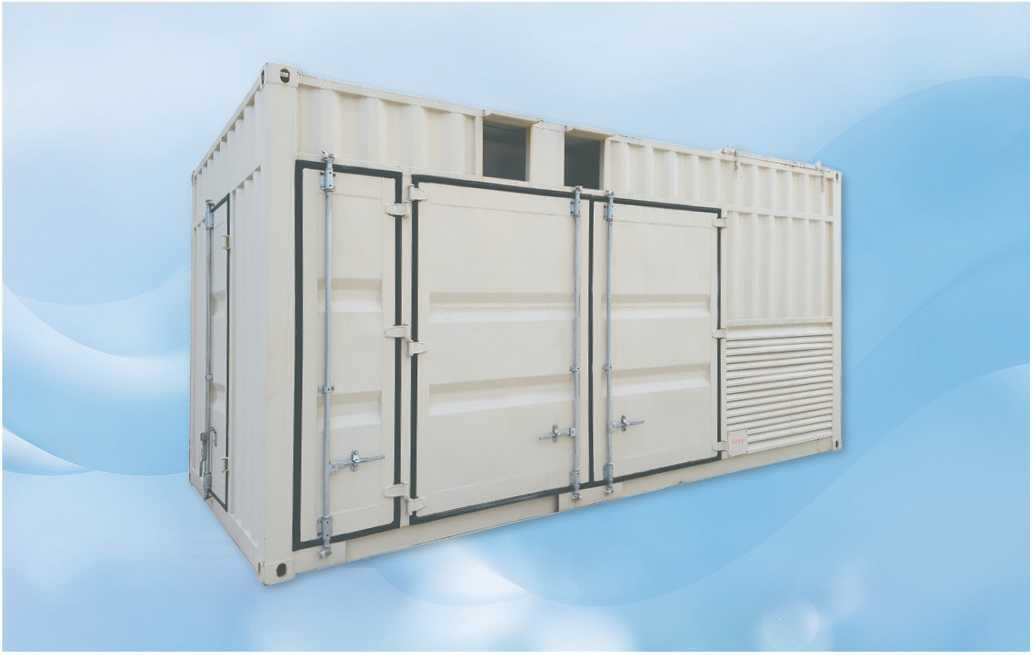

• La cabina prefabbricata adotta le tecnologie avanzate a livello mondiale come la tecnologia di schiumatura a doppio strato di lamiera d'acciaio, la tecnologia a sei strati anti-corrosione e l'isolamento a ponte rotto, che soddisfano pienamente i requisiti di durata di 60 anni dell'edificio principale della sottostazione;
• La tecnologia brevettata di protezione antipolvere a micro-pressione positiva, la tecnologia di isolamento del corpo del box e la tecnologia di controllo ambientale intelligente creano un ambiente operativo a temperatura costante, umidità costante e privo di polvere per le apparecchiature elettriche, superando le sottostazioni interne tradizionali; • Le dimensioni di ogni modulo di cabina prefabbricata adottano un modulo standardizzato per soddisfare i requisiti di trasporto senza superare i limiti.
La sala elettrica è la parte centrale del controllo su gru a ponte, gru su rotaia e altre attrezzature meccaniche. Non solo ha un guscio solido, ma ha anche le funzioni di isolamento antincendio e termico, e il livello di protezione è superiore a IP54.
