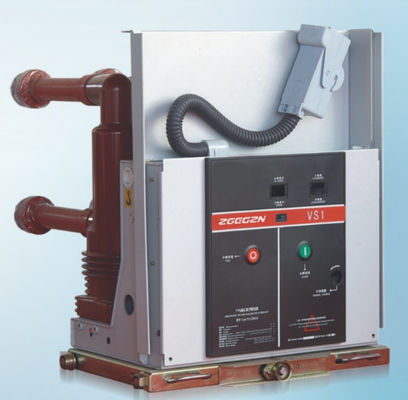

Interruttore automatico VCB ad alta tensione da 24 kV / Interruttore sottovuoto per interni con operazione di richiusura

Interruttore automatico VCB ad alta tensione 24KkV / Interruttore sottovuoto da interno con operazione di richiusura

Introduzione

L'interruttore automatico sottovuoto VS1 è adatto per l'operazione di richiusura e ha un'elevata affidabilità operativa e durata.

L'interruttore automatico sottovuoto VS1 (tipo generale) utilizza isolatori verticali per proteggere dagli effetti climatici; E nell'aspetto della manutenzione, di solito è necessario solo eseguire l'operazione tra o la pulizia o la lubrificazione.

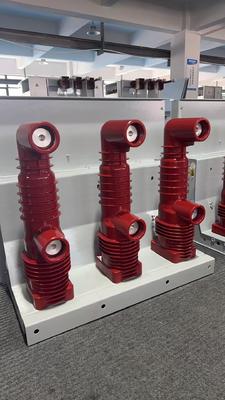

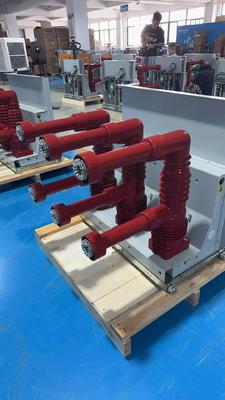

L'interruttore automatico sottovuoto VS1 (tipo a palo) adotta una struttura di isolamento solido - polo sigillato integrato, realizzato senza manutenzione.

Il campo magnetico prodotto dalla bobina e il campo magnetico prodotto dal magnete permanente vengono sovrapposti e sintetizzati dal campo magnetico. Il nucleo magnetico, insieme all'asta di comando fissata su di esso, viene azionato dalla forza magnetica sintetica e il corpo dell'interruttore viene acceso e spento alla velocità specificata. Questo meccanismo è chiamato struttura bistabile a due posizioni perché il nucleo di ferro mobile può essere mantenuto senza alcun consumo di energia alle due estremità della corsa. Nel meccanismo elettromagnetico tradizionale, il nucleo mobile viene mantenuto a un'estremità della corsa dall'azione di una molla, mentre all'altra estremità della corsa, è protetto da un fermo meccanico o energia elettromagnetica. Da quanto sopra, l'attuatore a magnete permanente è una combinazione speciale di elettromagnete e magnete permanente per ottenere tutte le funzioni del meccanismo di funzionamento dell'interruttore automatico tradizionale: magnete permanente al posto del tradizionale.

Parametri
