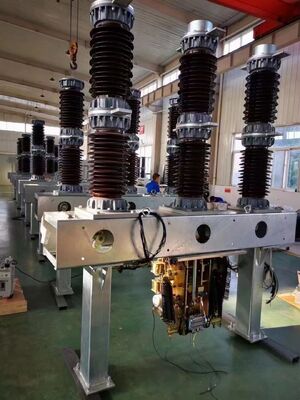

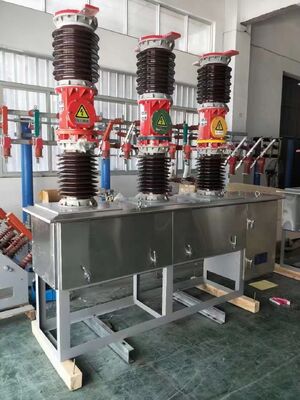

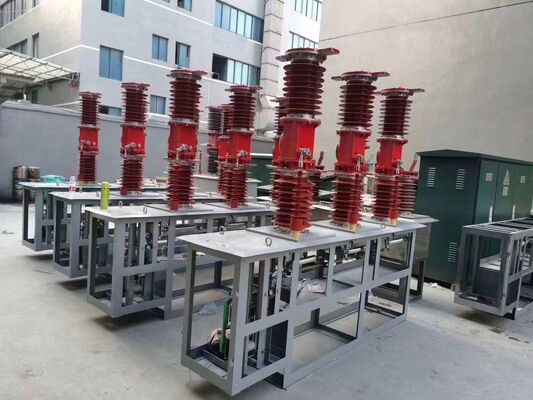

72.5kv fuori Portone Interruttore a vuoto con isolatore di supporto in porcellana

Interruttore automatico sottovuoto esterno da 72,5 kV con isolatore di supporto in porcellana

La divisione dell'interruttore automatico, l'operazione di chiusura può essere manuale o elettrica e telecomandata. Può essere utilizzato per l'automazione della distribuzione di energia con controller intelligente. Può anche essere utilizzato con un controller sovrapposto per formare un ricombinatore automatico e un divisore di segmento.
L'interruttore automatico può essere installato con un trasformatore di corrente bifase o trifase per la protezione da sovracorrente o cortocircuito, e può anche fornire segnali di acquisizione di corrente al controller intelligente; in base ai requisiti dell'utente, può essere installato il trasformatore di corrente per la misurazione.

Funzione:

Un sezionatore di carico è un interruttore elettrico tra un sezionatore e un interruttore automatico. Dispone di un semplice dispositivo di estinzione dell'arco in grado di interrompere la corrente di carico nominale e una certa corrente di sovraccarico, ma non può interrompere la corrente di cortocircuito.
Principio:
Sotto l'azione della molla di separazione, il mandrino ruota in senso orario, da un lato, il pistone si muove verso l'alto attraverso il meccanismo a cursore a manovella, comprimendo il gas. Dall'altro lato, due set di sistemi di azionamento a quattro aste fanno aprire prima il coltello principale, quindi spingono il tagliaarco per aprire il contatto dell'arco, l'aria compressa nel cilindro attraverso lo sfiato per estinguere l'arco.
