Arrester del fulmine con interruttore ad alta tensione interno

Luogo di origine Wenzhou
Marca QIUPU
Certificazione ISO
Numero di modello HY5WZ-36kV
Quantità di ordine minimo 3 pezzi
Prezzo USD110-USD120
Packaging Details CARTONS
Tempi di consegna 7 giorni
Termini di pagamento T/T, Western Union
Capacità di alimentazione 500000pcs/mese

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione nominale del sistema 36KV Frequenza nominale 50 Hz
Afflusso corrente 42.5A tensione nominale di arresto 36KV
Voltaggio di riferimento di corrente continua 98 kV Voltaggio di funzionamento continuo 75KV
Capacità di flusso di onde quadrate 75A
Evidenziare

Interruttore di fulmini per interruttori ad alta tensione interni

,

Polymero di gomma al silicio arrester fulmine

,

Arresto del fulmine da 36kv

Lasciate un messaggio
Descrizione di prodotto

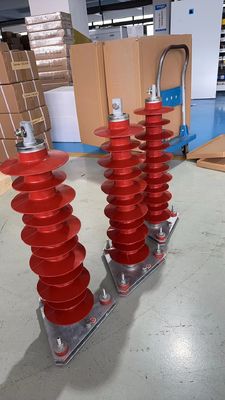

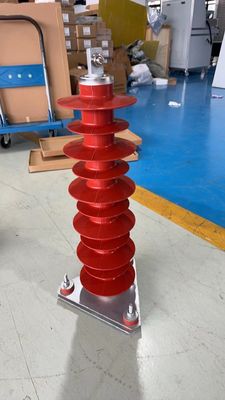

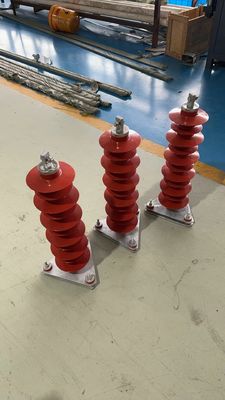

Scaricatori di fulmini in gomma siliconica polimerica da 36 kV con ossido di zinco e interruttore ad alta tensione per interni



Piccole dimensioni, peso leggero, resistente alle collisioni, installazione flessibile.

Struttura speciale, senza spazi vuoti, buona tenuta, resistenza alla corrosione.



Resistenza all'inquinamento, prestazioni stabili, migliore distanza di dispersione, anti-fouling.

La sala interruttori è composta da vari circuiti funzionali (compresi interruttori di messa a terra e interruttori di carico) sigillati nell'involucro metallico e sbarre tra di loro. L'involucro è realizzato in lamiera di acciaio laminato a freddo da 3 pollici (o lamiera di acciaio non ricamata) saldata. Ogni anello funzionale include un interruttore di carico e un interruttore di messa a terra. L'interruttore di carico è composto da un sistema di contatto a movimento verticale e un contatto statico all'estremità inferiore. Quando l'interruttore è chiuso, il contatto si sposta verso il basso e l'interruttore di carico è collegato. L'interruttore di terra è composto da un coltello di contatto mobile e un coltello di contatto statico. La parte superiore e posteriore della sala interruttori sono dotate di 4 assemblatori rettangolari e la parte anteriore dell'armadio ad anello è dotata di finestre di osservazione. Un dispositivo antideflagrante è installato nella parte posteriore dell'armadio ad anello.



Scaricatori di ossido di zinco HY5WS-17/50 (3 pezzi/set)

Tensione nominale del sistema: 10 kV
Frequenza nominale: 50 Hz
Corrente di spunto: 42,5 A
Tensione nominale dello scaricatore: 17 kV,
Tensione di riferimento CC: 25 kV
Tensione di esercizio continua: 13,6 kV
Capacità di flusso a onda quadra: 75 A

Viene utilizzato per proteggere trasformatori di potenza, quadri elettrici, sottostazioni a cassetta, prese per cavi di alimentazione, interruttori ad olio su palo e altre apparecchiature di distribuzione dell'energia con i corrispondenti livelli di tensione da danni causati dall'atmosfera e dalle sovratensioni operative

Modello scaricatore Sistema nominale
Tensione nominale
Scaricatori
Tensione nominale
Funzionamento continuo
Tensione di esercizio
Riferimento CC
Tensione di riferimento (U1mA)
Impulso d'onda quadra
Tensione residua di corrente
Impulso di fulmine
Tensione residua di corrente
Impulso di manovra
Tensione residua di corrente
Flusso d'onda quadra
Capacità (2 ms)
Impulso di corrente elevata
Resistenza
Figura
kV (r.m.s) ≮kV ≯kV A kA
HY5WS-3.8/15*
3 3.8 2.0 7.5 7.3 15 12.8 75 40 Figura 2
HY5WS-5/15 5 4.0 8.0 17.3 15 12.8 100 65
HY5WS-7.6/30* 6 7.6 4.0 15.0 34.5 30 25.5 75 40 Figura 3
HY5WS-10/30 10 8.0 15.0 34.5 30 25.5 100 65
HY5WS-12.7/50* 10 12.7 6.6 25.0 57.5 50.0 38.5 75 40 Figura 4
HY5WS-17/50 17 13.6 25.0 57.5 50.0 38.5 100 65
Nota: “*” è il modello standard della vecchia versione


Arrester del fulmine con interruttore ad alta tensione interno 0



Siamo specializzati in componenti in resina epossidica di media e alta tensione, come 10KV, 24 KV e 40.5KV Interruttore automatico, interruttore di carico, sezionatore, resina epossidicaboccola del quadro elettrico, scatola del contattore, isolatorie trasformatore . Scatola di contatto 630A, 1250 A, 2500A, 3150A e 4000A, clubcontatto , fissocontatto, contatto a braccio e contatto a ganascia. Interruttore automatico VS1 da 630A e 1250A . Interruttore automatico ZN85-40.5 da 630A e 1250A . Interruttore di terra da 12KV e 24KV. Componenti del quadro elettrico ad alta tensione KYN28A-12 e KYN61. Arrester del fulmine con interruttore ad alta tensione interno 1Arrester del fulmine con interruttore ad alta tensione interno 2Arrester del fulmine con interruttore ad alta tensione interno 3Arrester del fulmine con interruttore ad alta tensione interno 4
