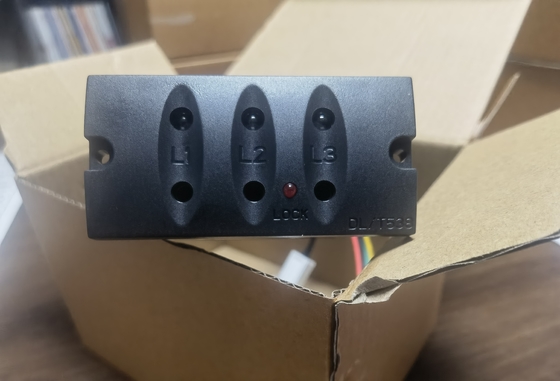

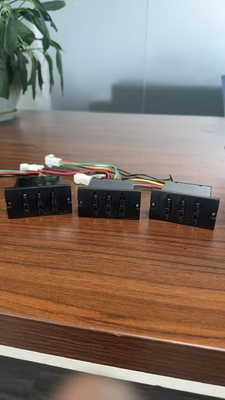

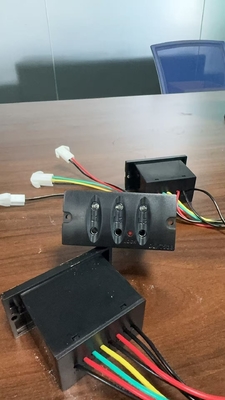

Indicatore di Media Tensione per Interni Senza Blocco con Relè con Funzione di Fase del Nucleo in Apparecchiatura di Manovra

Indicatore di tensione alta interno senza blocco con relè con funzione di fase del nucleo

      (1). La funzione del quadro ad alta tensione per impedire l'intrusione nello spazio elettrico fa sì che la porta del quadro sia bloccata all'interruttore di terra. Cioè, può essere aperto solo dopo che l'interruttore di terra è stato chiuso. L'incidente ha rivelato che i cinque dispositivi di blocco di tipo vecchio del quadro elettrico erano imperfetti.

      (2) Il problema dell'ispezione elettrica nei quadri ad alta tensione è stato un problema che ha afflitto la produzione sicura di elettricità per molti anni. I dispositivi meccanici e di blocco dei cinque quadri completamente chiusi non possono soddisfare i requisiti della normativa di sicurezza, come prima controllare e poi collegare la linea di terra. Perché nello svolgimento dei lavori di interruzione di corrente, prima dell'interruttore di terra, è necessario verificare che l'apparecchiatura non abbia tensione.

          (3) I dispositivi di visualizzazione elettrica ad alta tensione che utilizzano lampade al neon come elementi di visualizzazione sono ampiamente utilizzati nei quadri di distribuzione. Dopo un lungo periodo di funzionamento, si riscontra un'elevata perdita di visibilità e danni estesi alle bolle di neon. Per compensare il difetto, è stato installato un interruttore di funzionamento/chiusura della luce al neon sul dispositivo di visualizzazione elettrica, che era in uno stato di spegnimento nei momenti normali, disattivando così temporaneamente l'intero dispositivo di visualizzazione elettrica ad alta tensione. Questo trattamento perde il ruolo di un dispositivo di visualizzazione di tensione alta come monitor per verificare se il lato linea è sotto tensione.

         (4) Il vecchio tipo di dispositivo di visualizzazione elettrica ad alta tensione con blocco elettrico obbligatorio, che è troppo semplice in linea di principio, è costituito da un raddrizzamento a mezza onda e dalla combinazione diretta dei segnali dai sensori di fase A, B e C per controllare il circuito di blocco. In questo modo, quando il sistema presenta un'anomalia di messa a terra monofase o assenza di fase, la deriva della tensione di controllo bloccata può portare all'incidente dell'interruttore di terra collegato elettricamente.
