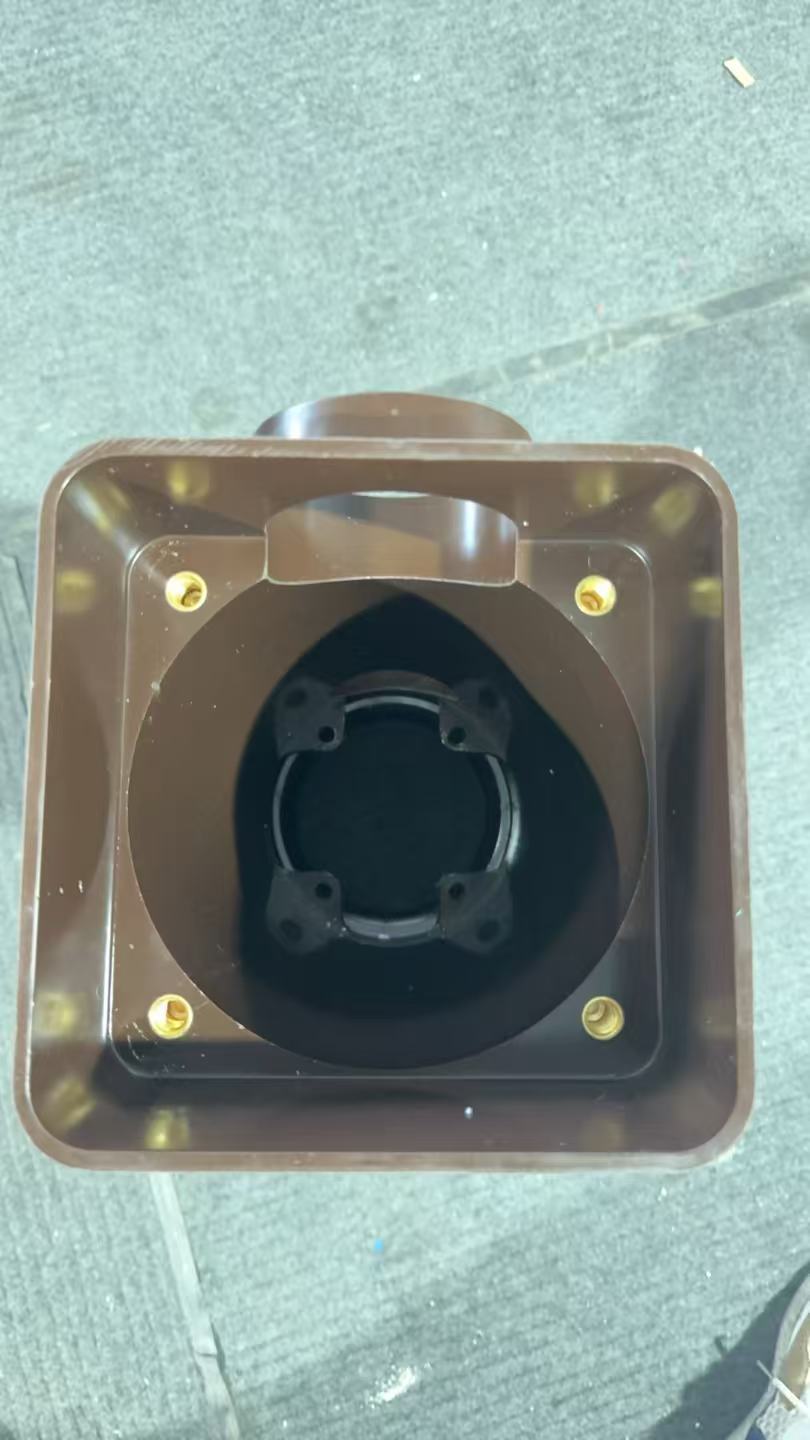

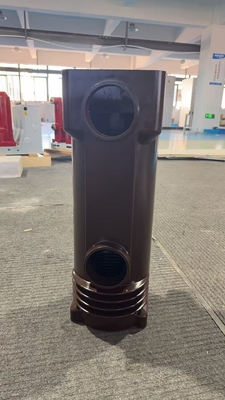

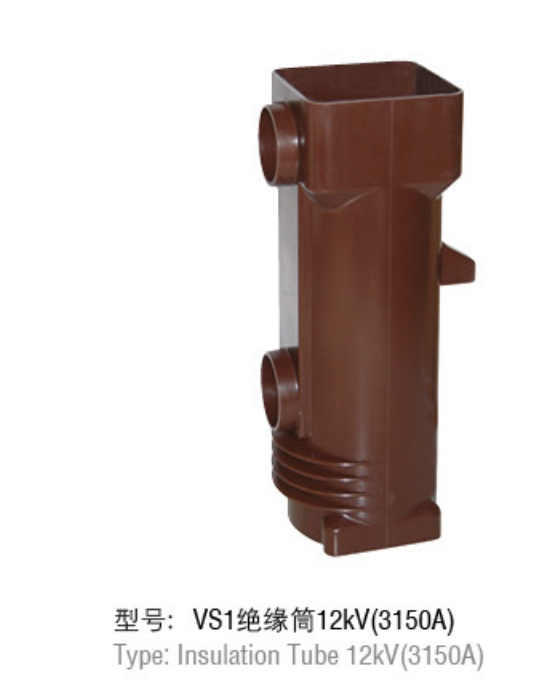

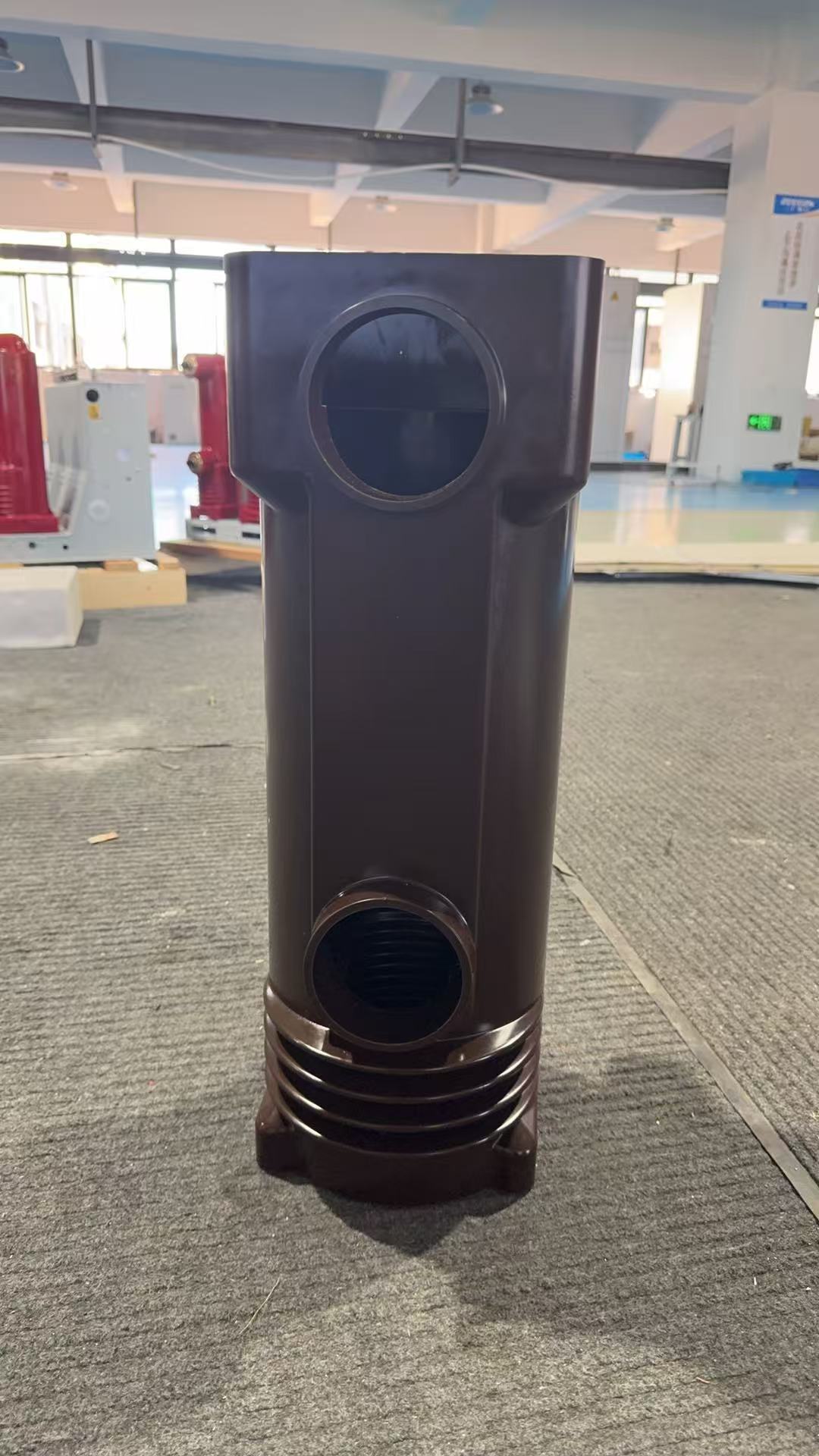

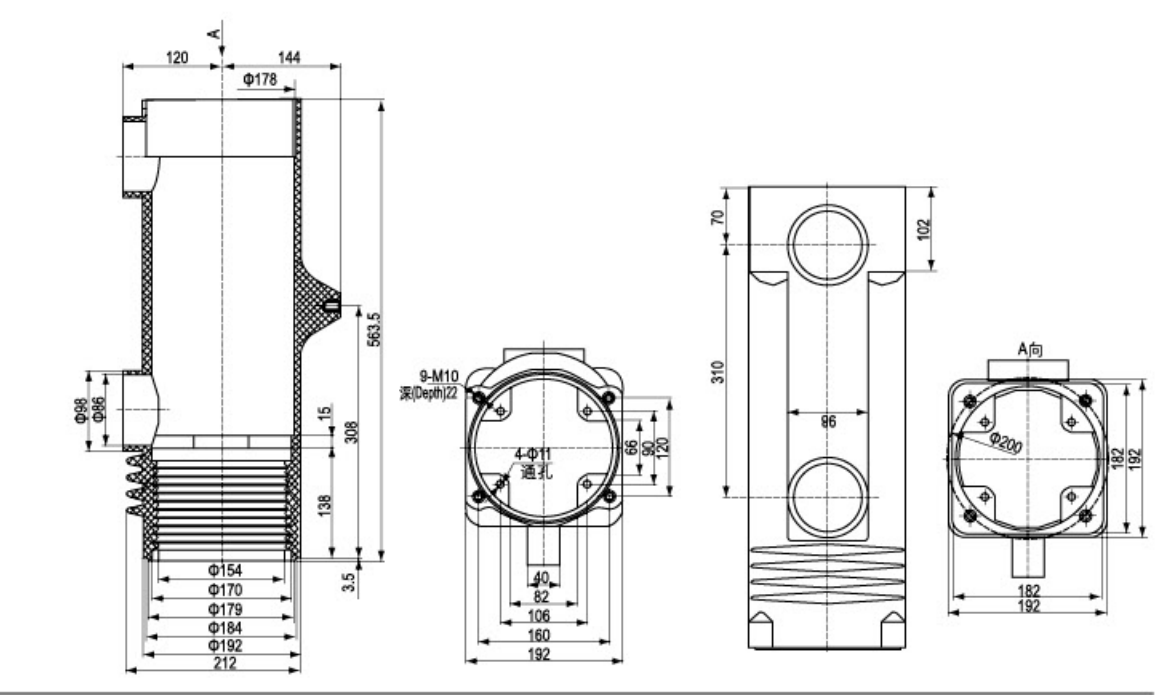

Isolatore in resina epossidica da 11kV con interruttore automatico sottovuoto da 3150A

Isolatore in resina epossidica da 11kV con interruttore automatico sottovuoto da 3150A

Mantenere il nucleo ai limiti superiore e inferiore senza alcun bloccaggio meccanico. Quando c'è un segnale di azione, la corrente nella bobina di chiusura o separazione produce un potenziale magnetico.

Il campo magnetico prodotto dalla bobina e il campo magnetico prodotto dal magnete permanente vengono sovrapposti e sintetizzati dal campo magnetico. Il nucleo magnetico, insieme all'asta di comando fissata su di esso, viene azionato dalla forza magnetica sintetica e il corpo dell'interruttore viene acceso e spento alla velocità specificata. Questo meccanismo è chiamato struttura bistabile a due posizioni perché il nucleo di ferro mobile può essere mantenuto senza alcun consumo di energia alle due estremità della corsa. Nel tradizionale meccanismo elettromagnetico, il nucleo mobile viene mantenuto a un'estremità della corsa dall'azione di una molla, mentre all'altra estremità della corsa è protetto da un fermo meccanico o da energia elettromagnetica. Da quanto sopra, l'attuatore a magnete permanente è una combinazione speciale di elettromagnete e magnete permanente per ottenere tutte le funzioni del tradizionale meccanismo di funzionamento dell'interruttore automatico: magnete permanente al posto del tradizionale .

Interruttore automatico VS1-12 / M (con attuatore a magnete permanente) che utilizza una camera di estinzione ad arco sottovuoto, il vuoto come mezzo di estinzione e isolamento dell'arco, la camera di estinzione dell'arco ha una verità molto alta
Interruttore automatico sottovuoto VS1-12 VS1-12, vuoti, quando i contatti e i contatti statici sono elettricamente divisi sotto l'azione del meccanismo di azionamento, si genererà un arco sottovuoto tra i contatti e, a causa della struttura speciale del contatto, verrà generato un campo magnetico longitudinale appropriato nello spazio tra i contatti, che farà sì che l'arco sottovuoto rimanga diffusibile e si diffonderà uniformemente sulla superficie del contatto, mantenendo una bassa tensione dell'arco quando la corrente è naturale, l'ione residuo, l'elettrone e il vapore metallico possono essere combinati o assemblati sulla superficie del contatto e schermare per un ordine di grandezza di un microsecondo, e l'isolamento dielettrico dell'interruttore si ripristina rapidamente, con conseguente estinzione e interruzione dell'arco. Poiché l'interruttore sottovuoto utilizza un campo magnetico per controllare l'arco sottovuoto, ha una capacità forte e stabile di interrompere la corrente.
