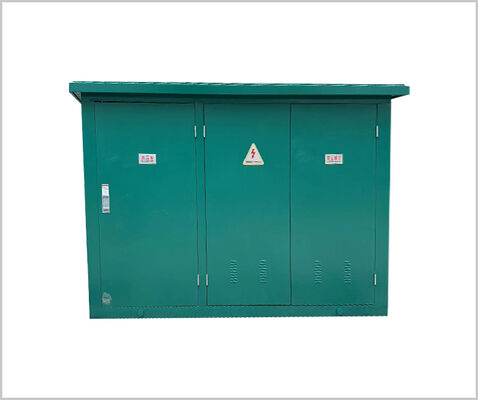

Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione

  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
Luogo di origine Wenzhou
Marca Qiupu
Certificazione GB17467
Numero di modello HGXN11
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Di legno
Tempi di consegna 7 giorni
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Altitudine 1000 m Temperatura ambiente -25℃~+40℃
Corrente nominale 630A/1250A Temperatura relativa La media quotidiana non è più di 95% e la media mensile non è più di 90%
Evidenziare

Trasformatore europeo a scatola da 11 kW

,

Trasformatore di sottostazione del sistema di alimentazione

,

trasformatore di distribuzione di potenza con garanzia
Lasciate un messaggio
Descrizione di prodotto

Sottostazione di trasformazione di tipo scatola europea per il sistema di alimentazione elettrica da 11 kW



Descrizione del prodotto



Questo prodotto è pienamente conforme allo standard GB17467 "Substazione prefabbricata ad alta e bassa tensione".imprese industriali e minerarie, edifici urbani, quartieri residenziali, terminali petroliferi, alberghi, parchi e cantieri, ecc. Può realizzare la rete anulare o l'alimentazione terminale.



Modello e suo significato



Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 0

1Sottostazione prefabbricata
Caratteristiche strutturali: carattere P-prodotto; carattere M-occhio
Numero di serie del disegno

4Tensione nominale del lato ad alta tensione (kV)
5 Tensione nominale del lato a bassa tensione (kV)
6 Capacità nominale del trasformatore (kVA)



Condizioni d'uso

Gli utenti devono fornire le seguenti informazioni in caso di ordine:
• Altitudine: W 1000m;
•Temperatura ambientale: -25 °C (-~+40 °C);
•umidità relativa: il valore medio giornaliero non supera il 95% e il valore medio mensile non supera il 90%;
• Livello antivibrazione: accelerazione orizzontale 0,4 m/s2, accelerazione verticale 0,15 m/s2;
• Il sito di installazione non presenta gravi impatti, inquinamento grave e corrosione chimica, né polveri conduttive o pericolo di esplosione.Si prega di consultare con la nostra azienda per risolvere.



Parametri tecnici





Nome Unità Apparecchi elettrici ad alta tensione trasformatore Apparecchi elettrici a bassa tensione I
Voltaggio nominale kV 6/10 6/0.4 10/0.4 0.4
Capacità nominale KVA   50-1600
Corrente nominale A 200, 400, 630   100-3200
Corrente nominale di rottura del cortocircuito A Interruttore di carico 400-630   15 ~ 63 kA
kA L'interruttore di combinazione dipende dal fusibile
Corrente di resistenza a breve durata nominale kA 16, 20 ((4s)   15 (l)
  30 (l)
Cantico nominale di resistenza alla corrente kA 31.5, 50   30
  63
Frequenza di potenza resistenza tensione ((min) kV Relativamente e alternativamente32/42 25/35 ((immersione in olio) W 0.3,2
Frattura di isolamento 36/48 20/28 ((Secco) > 0.3,2.5
Impulso di fulmine resistenza tensione (valore di picco) kV Relativamente e alternativamente60/75 60/75
Frattura di isolamento 70/85
Livello di protezione dell'armadio     Protezione IP32
Livello di rumore db   55
Norma esecutiva   GB/T 17467
  DL/T537 <6-35kVSottostazione di tipo box che ordina le condizioni tecniche>



Nota: i punti 5 e 6 non sono richiesti quando la capacità del trasformatore è inferiore a 200 kVA.



Disegno delle dimensioni dell'installazione



Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 1Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 2



1- Il tetto.
2- Giubbotti
3. Casella di misurazione esterna
4- Anello di sollevamento.
5. telaio rigido a fessura

6Porta.
7. mattoni a strisce, imitazione di mattoni
8. Fondazione in cemento
9- Ventilazione della tomba.



Bisogna sapere quando ordinare



Gli utenti devono fornire le seguenti informazioni se ordinano
• requisiti di modello, capacità, quantità, colore e dimensione, materiale del guscio;
• modello del trasformatore, prestazioni, gruppo di connessione, gamma di collegamento e requisiti di impedenza;
• schemi di cablaggio primario laterale ad alta tensione, modelli di componenti, specifiche e requisiti;
•Olio di trasformatore (25°, 45°, olio ad alto punto di accensione);
• requisiti di configurazione della rete di gestione intelligente della potenza o della gestione delle proprietà per le sottostazioni di tipo scatola; • requisiti per l'ambiente di utilizzo.

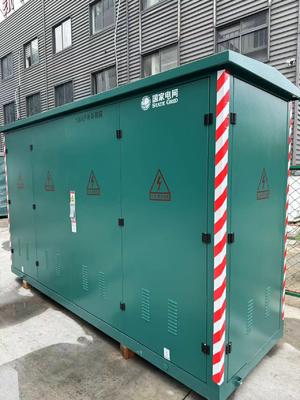

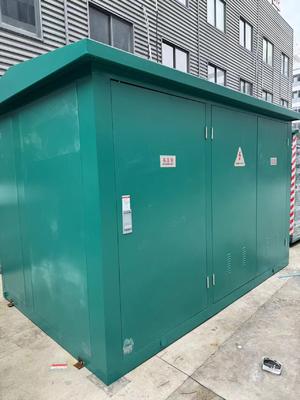

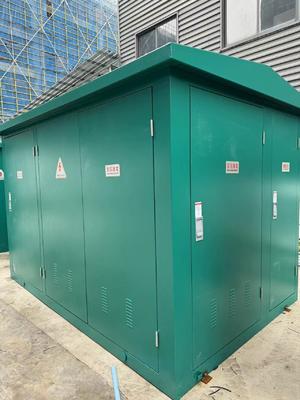

Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 3Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 4

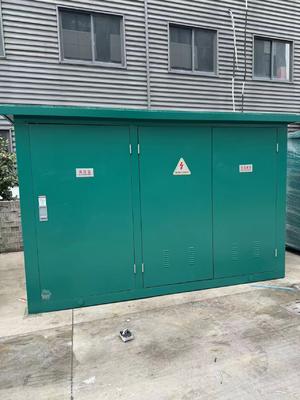

Cabina di trasformazione di tipo europeo a cassetta da 11 kV per sistema di alimentazione 5
