Descrizione del prodotto

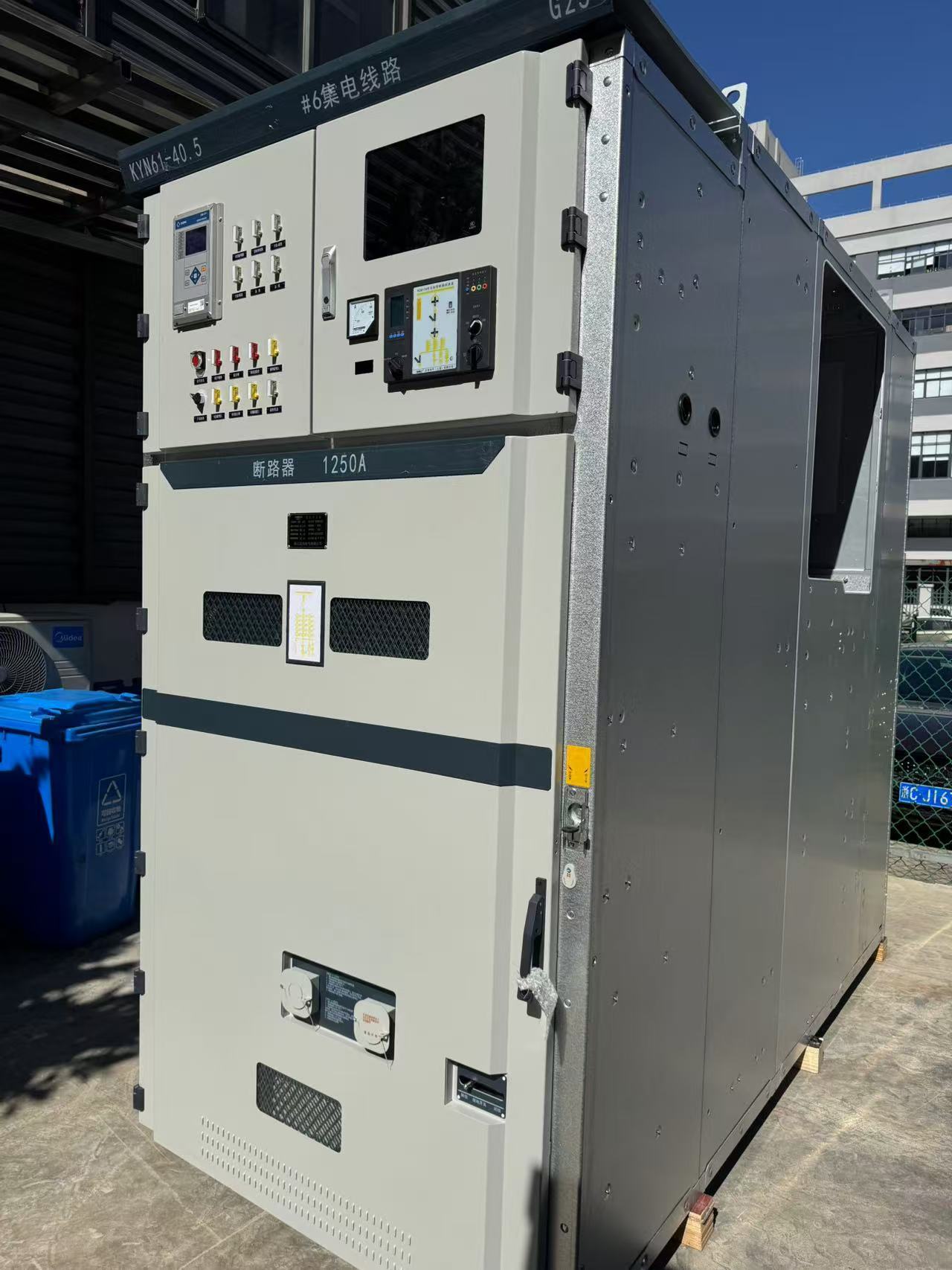

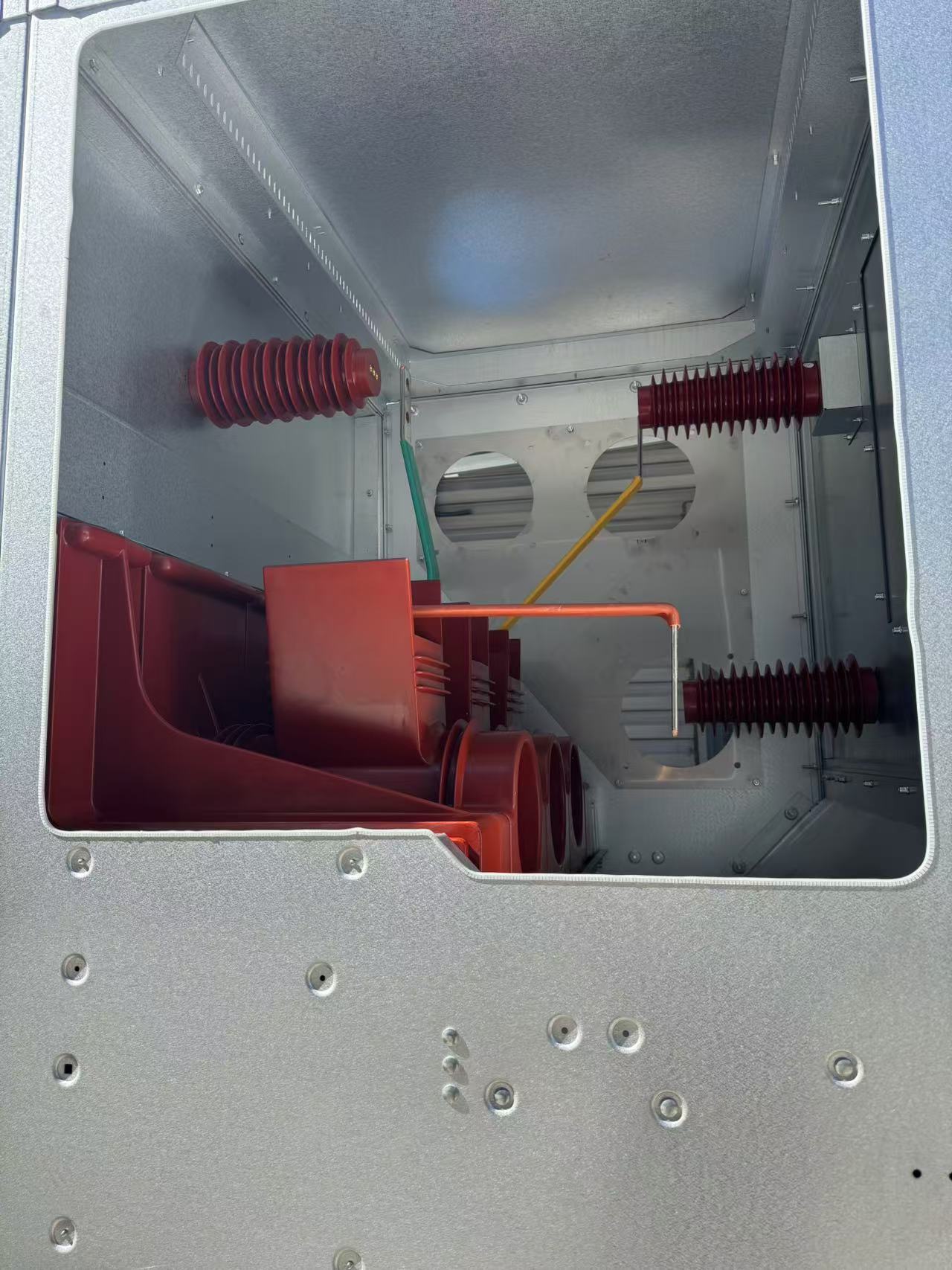

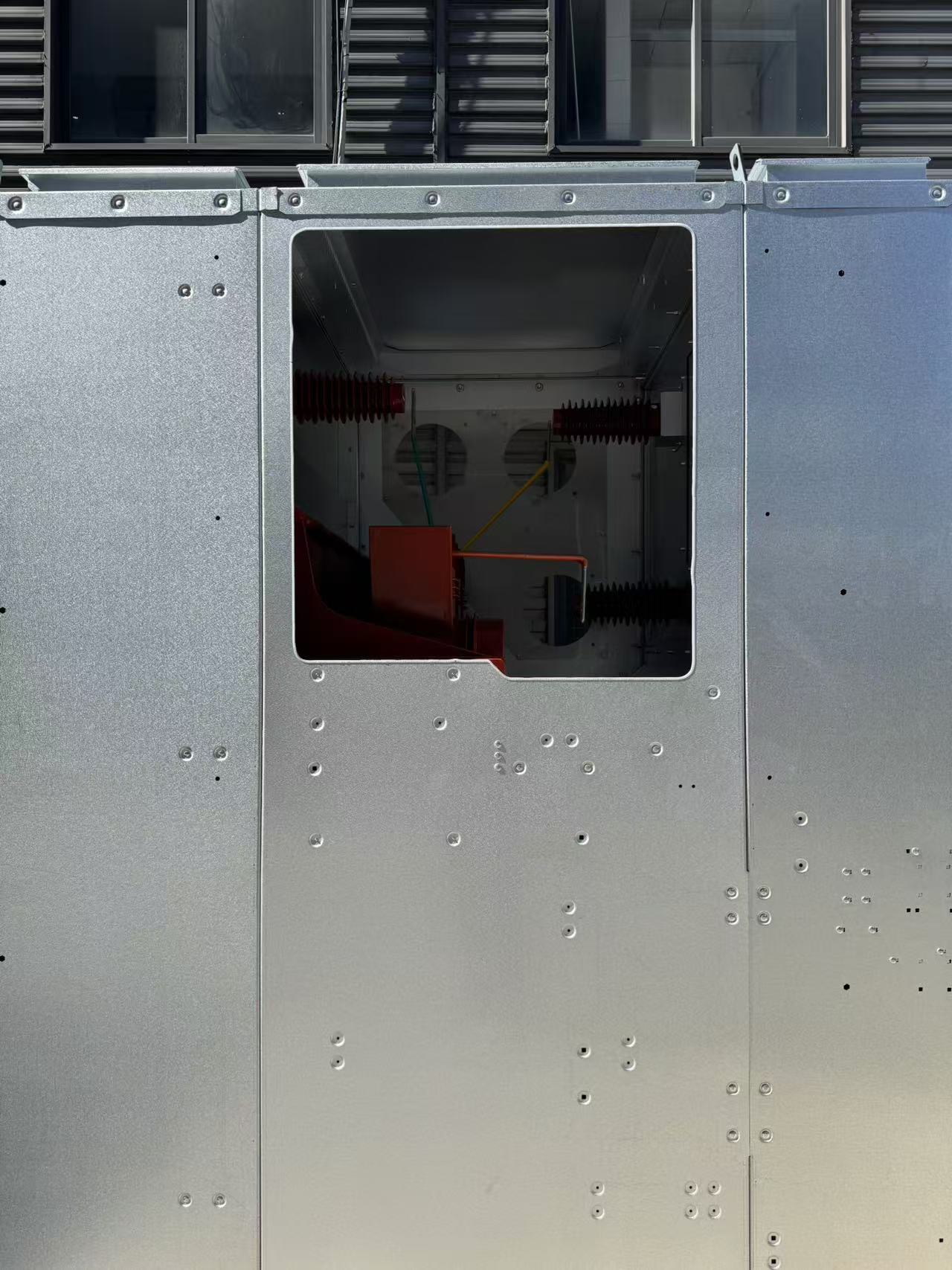

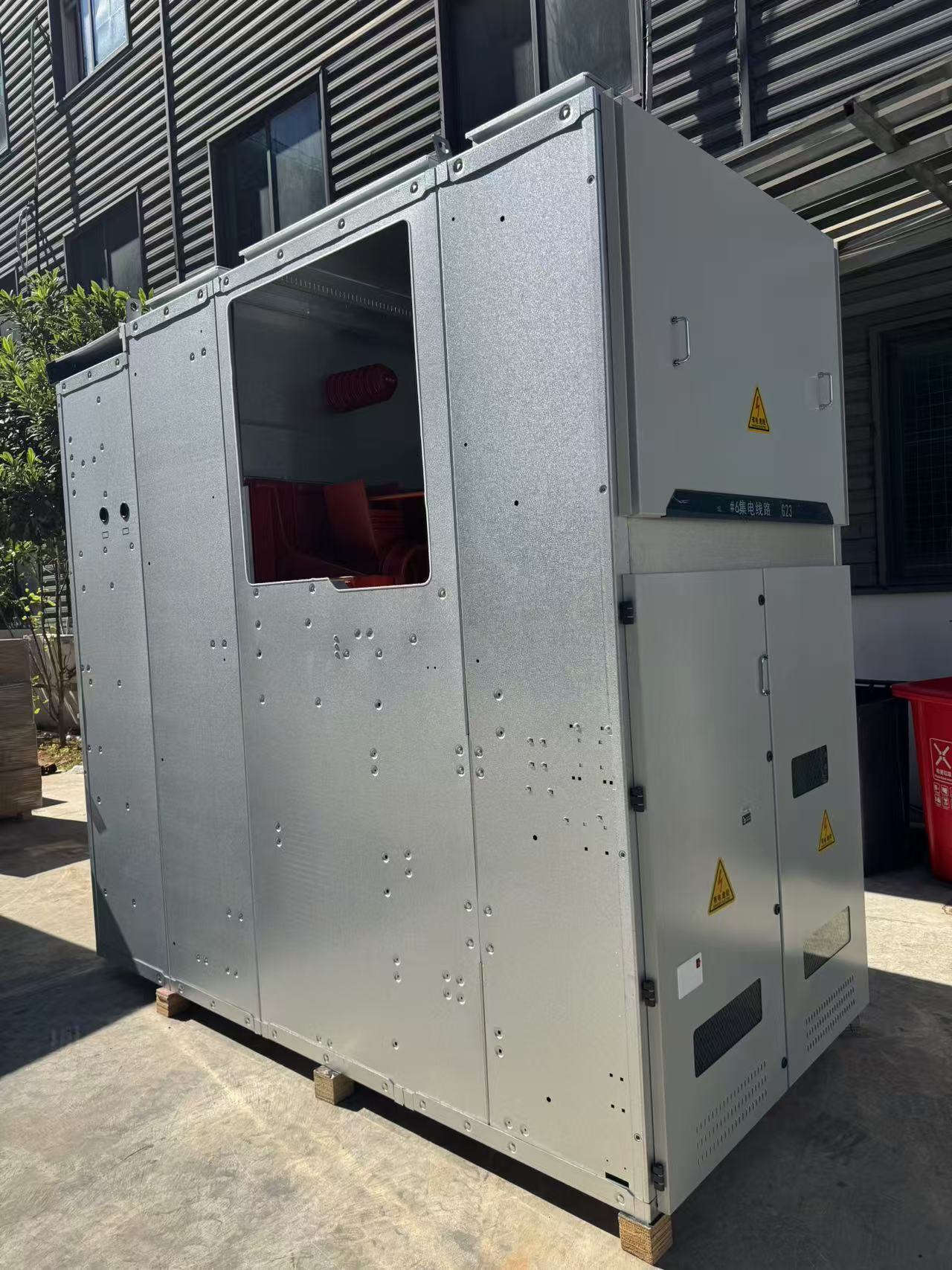

KYN61-40.5 dispositivo di distribuzione elettrica completa a circuito alternativo armato e rimovibile (di seguito denominato "commutatore") a tre fasi a corrente alternativa a 50 Hz, tensione nominale 40,5 kV, per impianti di distribuzione elettrica interna.sottostazioni, e le imprese industriali e minerarie per ricevere e distribuire energia elettrica, può controllare, proteggere e monitorare i circuiti, e può anche essere utilizzato in luoghi con frequenti operazioni.
Questo apparecchio di commutazione è conforme alla norma GB3906-2006 "3~35kV AC Metal-enclosed Switchgear",GB/T11022-1999 "Normativa dei requisiti tecnici comuni per apparecchiature di commutazione e controllo ad alta tensione" e DL/T 404-2007 "3.6 kV ~ 40.5 kV AC Interruttori e apparecchiature di controllo a chiusura metallica" e altre norme.

Modello e suo significato

1Apparecchiatura di scambio blindata in metallo

2Rimovibile

3In interno

4Numero di serie del disegno

5Tensione nominale (kV)

6Tipo di interruttore: Z-vacuum; SF6-esafluoruro di zolfo

7Corrente nominale

8Corrente nominale di rottura di cortocircuito (kA)

Dominio di applicazione

•Temperatura ambiente: limite superiore +40°C e valore medio misurato entro 24 ore non supera i 35°C, limite inferiore -10°C; •Altezza: altitudine non superiore a 1000m;
•umidità relativa: il valore medio giornaliero non supera il 95% e il valore medio mensile non supera il 90%;
•Intensività del terremoto: non superiore a 8 gradi;
• pressione del vapore acqueo: il valore medio giornaliero non supera 2,2 kPa e il valore medio mensile non supera 1,8 kPa;
Ambiente circostante: luogo privo di incendio, pericolo di esplosione, inquinamento grave, corrosione chimica e forti vibrazioni.

Parametri tecnici

Disegno delle dimensioni dell'installazione

A. Sala di autobus
B. Sala per carrelli a mano
C. Sala cavo
D. Sala strumentale del relè
1- Anello di sollevamento.
2Autobus principale.
3. anello di copertura per piccolo compartimento di busbar
4Porta della sala strumenti.
5- Autobus della filiale.
6. Bus bus
7- Casella della testa del verme di corno.
8. bobina di bus analogica
9. Targa del nome
10. Illuminazione
11Porta della stanza del carrello.
12. trasformatore di corrente
13, catena a spillo
14Isolatore
15. arresta l' ossido di zinco
16- Pareti isolanti.
17Interruttore di messa a terra.
18. Assemblaggio delle valvole
19. carrello del interruttore a vuoto
20Piccola sala terminal della barra dei bus

Bisogna sapere quando ordinare

Gli utenti devono fornire le seguenti informazioni se ordinano
• il numero del piano di circuito principale, la finalità, il diagramma del sistema a linea singola, il diagramma di sistemazione e il diagramma di sistemazione della sala di distribuzione dell'energia, ecc.;
• diagramma schematico del cablaggio del circuito ausiliario e diagramma di disposizione dei terminali;
• il modello, le specifiche e la quantità dei componenti elettrici dell'apparecchiatura di scambio;
• requisiti per le funzioni di controllo, misura e protezione degli apparecchi di commutazione, nonché requisiti per altri dispositivi di blocco e automatici;
• se è richiesta una connessione a ponte di bus tra interruttori o armadi di ingresso, la capacità di carico nominale della ponte di bus, la lunghezza del ponte di bus,devono essere forniti i dati relativi all'altezza rispetto al suolo e ad altri requisiti specifici• Quando sono necessari accessori e pezzi di ricambio, devono essere forniti i tipi e le quantità;
• L'apparecchiatura di commutazione è utilizzata in condizioni ambientali particolari e deve essere specificata al momento dell'ordine.
