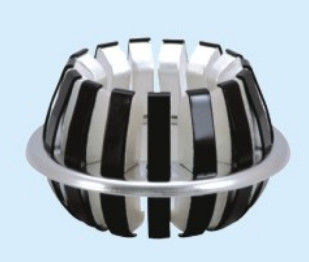

GC4-1250A Copper Electric Tulip Jaw Contatto 15 Pin To Vacuum Circuit Breaker

GC4-1250A rame contatto mascella di tulipano elettrico 15 pin per interruttore di circuito a vuoto

Requisiti di installazione
(1) Tutte le parti e i componenti devono superare l'ispezione prima dell'installazione.
(2) Gli attrezzi e gli attrezzi per l'installazione devono essere puliti e soddisfare i requisiti di montaggio.,e non usare chiavi francesi.
(3) L'ordine di installazione deve essere conforme alla procedura di installazione e le specifiche dei dispositivi di fissaggio installati in ciascun componente devono essere adottate in conformità ai requisiti di progettazione.In particolare:, il bullone fissato alla fine del contatto statico nella camera di estinzione dell'arco non deve essere confuso per la sua lunghezza.
(4) La distanza tra i pali dopo il montaggio e la distanza tra le linee di qualificazione superiori e inferiori devono soddisfare i requisiti della dimensione del modello.(5) Dopo aver assemblato ciascuna parte rotante e scorrevole, deve muoversi liberamente e lubrificare il punto di attrito in movimento.
(6) Dopo aver superato la prova di regolazione, esso deve essere pulito e pulito; le parti di collegamento regolabili di ciascun componente devono essere contrassegnate con vernice rossa;e l'estremità di uscita deve essere dipinta sulla foresta e sigillata con carta pulita.

             Gli interruttori a vuoto sono assemblati con ZN39 (vedi figura III) ad esempio e possono generalmente essere installati in tre parti, ovvero anteriore, superiore e posteriore.L'ordine dell'installazione anteriore è:: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armL'ordine superiore di installazione è: fusione e sedile del cuscinetto → tampone dell'olio → tampone di isolamento.
L'ordine dell'installazione posteriore è il seguente: meccanismo di funzionamento → molla di separazione → contatore, chiusura, istruzione di separazione, marchio di terra.
Quindi collegare le tre parti di cui sopra dell'impianto: la parte anteriore e la parte superiore, e collegare il perno con il braccio triangolare con l'insieme regolabile di putter isolato;La parte posteriore e la parte superiore sono collegate dal collegamento regolabile dell'azionamento del meccanismo di azionamento con il perno e il braccio dello mandrino. il processo di assemblaggio è semplice, intuitivo e conveniente. 3. regolazione delle caratteristiche meccaniche 3.1 regolazione iniziale
La regolazione iniziale è principalmente per la regolazione della distanza di contatto e della corsa di contatto degli interruttori a vuoto assemblati.
La regolazione iniziale deve essere effettuata manualmente con chiusura lenta per verificare che le parti del collegamento dell'installazione siano corrette.in modo da non chiudere la molla di contatto e morire, in modo che durante l'installazione, la testa attiva regolabile del putter isolato dovrebbe essere corta. Dopo il normale funzionamento con la forza della mano, la distanza e il colpo di contatto possono essere misurati e regolati.
