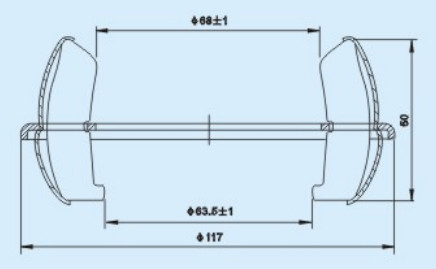

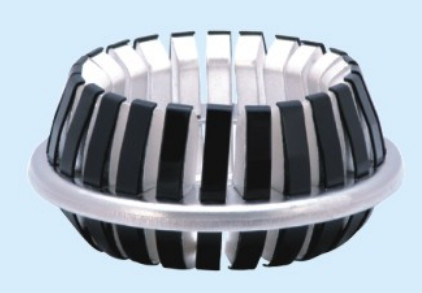

Contatto elettrico a tulipano in rame GC4-2500A, 24 pin, per interruttore automatico sottovuoto

      1.    Requisiti di installazione
(1) Tutte le parti e i componenti prima dell'installazione devono superare l'ispezione.
(2) Gli attrezzi e gli utensili per l'installazione devono essere puliti e conformi ai requisiti di assemblaggio. Durante il serraggio dei fissaggi, utilizzare chiavi inglesi o a bussola, chiavi a bussola, viti vicino alla camera di estinzione dell'arco, e non utilizzare chiavi sotto tensione.
(3) L'ordine di installazione deve essere conforme alla procedura di installazione e le specifiche dei fissaggi installati in ciascun componente devono essere adottate in conformità con i requisiti di progettazione. In particolare, il bullone fissato all'estremità del contatto statico nella camera di estinzione dell'arco non deve essere confuso nelle sue specifiche di lunghezza.
(4) La distanza tra i poli dopo l'assemblaggio e la distanza tra le linee di qualificazione superiore e inferiore devono soddisfare i requisiti delle dimensioni del modello. (5) Dopo che ogni parte rotante e scorrevole è stata assemblata, deve muoversi liberamente e lubrificare il punto di attrito mobile.
(6) Dopo che il test di regolazione è stato superato, deve essere pulito e igienizzato. Le parti di connessione regolabili di ciascun componente devono essere contrassegnate con vernice rossa e l'estremità di uscita deve essere verniciata sulla foresta e sigillata con carta pulita.

            2. Gli interruttori automatici sottovuoto sono assemblati con ZN39 (vedi figura III) come esempio e possono generalmente essere installati in tre parti, ovvero anteriore, superiore e posteriore. L'ordine di installazione anteriore è: posizionamento telaio → isolatore a pilastro → isolatore orizzontale → staffa → fila madre inferiore → camera di estinzione dell'arco e asta di disconnessione laterale → fila madre superiore → connessione morbida CLIP conduttiva → manicotto scorrevole sede molla contatto → braccio di rotazione triangolare. L'ordine di installazione superiore è: mandrino e sede cuscinetto → ammortizzatore ad olio → spingitore isolante.
L'ordine di installazione posteriore è: meccanismo di azionamento → molla di separazione → contatore, chiusura, indicazione di separazione, segno di terra.
Quindi collegare le tre parti sopra menzionate dell'installazione: la parte anteriore e quella superiore, e collegare il perno con il braccio triangolare con il giunto regolabile dello spingitore isolante; La parte posteriore e quella superiore sono collegate dal collegamento di azionamento regolabile del meccanismo di attuazione con il perno e il braccio del mandrino. Il processo di assemblaggio è semplice, intuitivo e conveniente. 3. Regolazione delle caratteristiche meccaniche 3.1 regolazione iniziale
La regolazione iniziale è principalmente per la regolazione della distanza di contatto e della corsa di contatto degli interruttori automatici sottovuoto assemblati.
La regolazione iniziale dovrebbe essere un'operazione di chiusura manuale lenta per verificare che le parti della connessione di installazione siano corrette. Durante la regolazione della corsa di contatto non dovrebbe essere troppo grande, in modo da non chiudere la molla di contatto e la matrice, in modo che durante l'installazione, la testa attiva regolabile dello spingitore isolante dovrebbe essere corta (avvitata). Dopo un normale funzionamento con forza manuale, la distanza e la corsa di contatto possono essere misurate e regolate.
