xAltitudine | 1000M | Temperatura ambiente | -25℃~+40℃ |
---|---|---|---|
Corrente nominale | 630A/1250A | Temperatura relativa | La media quotidiana non è più di 95% e la media mensile non è più di 90% |
Evidenziare | Sottostazione prefabbricata,scatola elettrica della sottostazione di stile europeo,scatola elettrica della sottostazione 1250A |

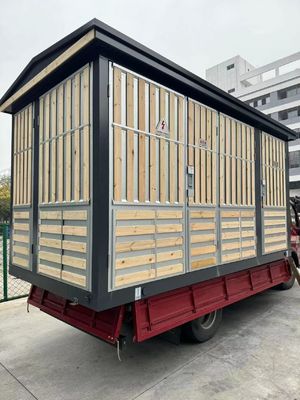

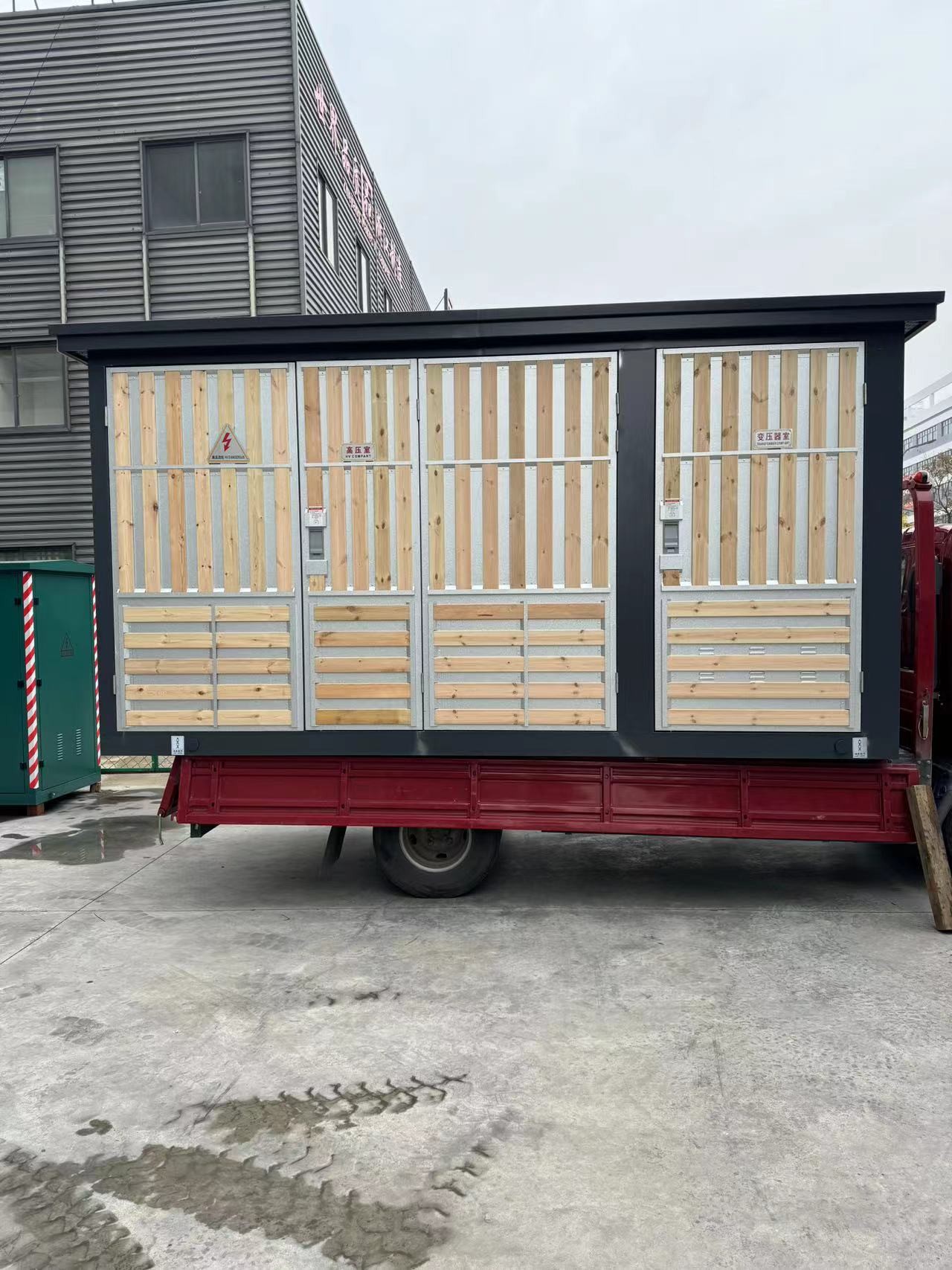

Scatola elettrica della sottostazione di stile europeo prefabbricato all'aperto della sottostazione
Descrizione di prodotto
Questo prodotto completamente risponde «alla norma della sottostazione prefabbricata ad alta tensione ed a bassa tensione GB17467». È adatto a distribuzione di energia pubblica urbana, distribuzione di energia della lampada di via, imprese industriali ed estraenti, costruzioni urbane, quartieri residenziali, terminali del giacimento di petrolio, hotel, parchi e cantieri, ecc. Può realizzare la rete a anello o l'alimentazione elettrica terminale.
Modello ed il suo significato
①Sottostazione prefabbricata
②Caratteristiche strutturali: fonte del P-prodotto; fonte dell'M.-occhio
③Numero di serie di progettazione
④Tensione nominale del lato ad alta tensione (chilovolt)
⑤Tensione nominale del lato di bassa tensione (chilovolt)
⑥Capacità stimata del trasformatore (KVA)
Stati di uso
Gli utenti hanno bisogno di di fornire seguenti informazioni se ordinando:
• Altitudine: W 1000m;
•Temperatura ambiente: ·25. (: ~+40. (: ;
•Umidità relativa: il valore medio quotidiano non è più di 95% ed il valore di media mensile non è più di 90%;
• Livello antivibrazione: accelerazione orizzontale 0.4m/s2, accelerazione verticale 0.15m/s2;
• Il sito dell'installazione ha nessun'impatto severo, inquinamento serio e corrosione chimica e nessun rischio conduttivo di esplosione o della polvere. Quando le richieste degli stati normali di uso non sono soddisfatte, consulti prego la nostra società per risolvere.
Parametri tecnici
Nome | Unità | Apparecchi elettrici ad alta tensione | trasformatore | Apparecchi elettrici a bassa tensione io |
Tensione nominale | chilovolt | 6/10 | 6/0.4 10/0.4 | 0,4 |
Capacità stimata | KVA | 50-1600 | ||
Corrente nominale | 200, 400, 630 | 100-3200 | ||
Rottura stimata di cortocircuito corrente | Commutatore 400-630 del carico | 15~63kA | ||
Ka | Il commutatore di combinazione dipende dal fusibile | |||
A breve termine stimati resistono alla corrente | Ka | 16, 20 (4s) | 15 (ls) | |
30 (ls) | ||||
Il picco stimato resiste alla corrente | Ka | 31,5, 50 | 30 | |
63 | ||||
La frequenza industriale resiste alla tensione (Imin) | chilovolt | Relativamente e alternately32/42 | 25/35 (d'immersione in olio) | W 0,3, 2 |
Frattura 36/48 di isolamento | 20/28 (asciutto) | >0,3, 2,5 | ||
L'impulso del fulmine resiste alla tensione (valore di picco) | chilovolt | Relativamente e alternately60/75 | 60/75 | |
Frattura 70/85 di isolamento | ||||
Livello di protezione del Governo | IP32 | |||
Livello acustico | db | 55 | ||
Norma esecutiva | GB/T 17467 |
|||
DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions=""> |
Nota: Gli oggetti 5 e 6 non sono richiesti quando la capacità del trasformatore è più di meno di 200kVA.
Disegno di dimensione dell'installazione
1. Tetto
2. ciechi
3. scatola di misurazione esterna
4. anello di sollevamento
5. telaio rigido della scanalatura
6. Porta
7. mattone della striscia, superficie d'imitazione del muro di mattoni
8. fondamento concreto
9. sfiato del fondamento della tomba
Debba sapere quando ordinano
Gli utenti hanno bisogno di di fornire seguenti informazioni se ordinando
•Requisiti del modello, di capacità, di quantità, di colore e di dimensione, materiale delle coperture;
• Modello del trasformatore, prestazione, gruppo del collegamento, gamma di spillatura e requisiti di impedenza;
• Schema fissante primario del lato ad alta tensione, modelli componenti, specifiche e requisiti;
•Olio del trasformatore (25#, 45#, alto olio del punto di accensione);
• Requisiti di configurazione intelligenti della rete di gestione di potere o della rete della gestione della proprietà delle sottostazioni a forma di scatola; • Usi i requisiti dell'ambiente.
