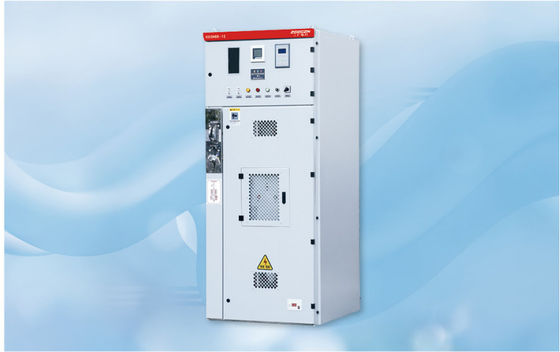

Dispositivi fissi a chiusura metallica IP2X XGN2-12 AC

XGN2-12 Dispositivi di commutazione fissi di tipo scatola, chiusi in metallo

Descrizione del prodotto

L'apparecchio di commutazione fisso con metallo chiuso di tipo scatola XGN2-12 (abbinamento per abbreviazione) viene utilizzato in 3.6, 7.2Il sistema di bus è un unico bus. Il sistema di bus è dotato di un sistema di 12KV a tre fasi AC 50Hz per ricevere e distribuire energia elettrica.(Si può ricavare un solo bus con bypass e una struttura a doppio bus). Questo apparecchio di commutazione soddisfa i requisiti della norma nazionale GB3906-91 "3~35KV AC metallo attrezzature di commutazione chiuso" e la norma nazionale IEC298,e ha due funzioni di blocco "a cinque prove" proposte.
L'interruttore principale di questo apparecchio adotta un interruttore a vuoto della serie ZN28-12, dotato di meccanismo di azionamento elettromagnetico della serie CDI7 o di meccanismo di azionamento a molla della serie CT19,e l'interruttore di isolamento adotta l'interruttore di isolamento rotativo GN30-12 o l'interruttore di isolamento ad alta corrente GN22-12 serie. prodotto.

Modello e suo significato

1Apparecchiature per interruttori di tipo scatola
2Fissato
3Installazione all'interno
4Numero di serie del disegno
5Tensione nominale 12KV
1Installazione all'interno
6Tipo di interruttore: olio senza S (o senza nota); vuoto Z; zolfo di gasificazione F-six
7Forma di funzionamento: (T: funzionamento a molla D: funzionamento elettromagnetico)
8Corrente termica nominale A
9Corrente di stabilità termica nominale KA

Condizioni d'uso

•Temperatura ambiente limite superiore +40°C; limite inferiore -5°C;
• l'altitudine non supera i 1000 m;
• il valore medio giornaliero dell'umidità relativa non supera il 95% e il valore medio mensile non supera il 90%;
• L' intensità del terremoto non supera i 8 gradi;
• Non sono presenti incendi, rischi di esplosione, inquinamento grave, corrosione chimica e forti vibrazioni.
• In caso di superamento delle condizioni ambientali di cui sopra, l'utente deve consultare il fabbricante.

Parametri tecnici

Disegno delle dimensioni dell'installazione

Bisogna sapere quando ordinare

L'utente deve fornire le seguenti informazioni se ordina:• un diagramma del piano di cablaggio e un diagramma dell'arrangiamento del piano di cablaggio.
• Diagramma schematico del circuito secondario, diagramma del cablaggio, diagramma del cablaggio del terminale.
• Elenco delle attrezzature primarie e secondarie.
• L'impostazione dell'armadietto di interruttore e la posizione di installazione del ponte della barra di comando.
• Si prega di consultare la nostra azienda per le condizioni particolari di utilizzo dei pezzi di ricambio e delle attrezzature.
