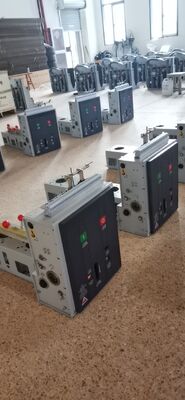

Interruttore sottovuoto a montaggio laterale ad alta tensione per interni con quadro elettrico 1250A

Interruttore automatico sottovuoto ad alta tensione da montaggio laterale VS1(VBM7)-12 con quadri elettrici 630A-1250A

L'interruttore automatico sottovuoto VS1-12(VBM7) adotta una struttura fissa. È utilizzato principalmente in quadri elettrici fissi e può essere utilizzato separatamente per controllare e proteggere le linee di trasmissione e distribuzione.

L'interruttore automatico sottovuoto VS1-12(VBM7) può operare frequentemente o interrompere la corrente di cortocircuito più volte nell'intervallo di corrente operativa. Vita meccanica fino a 30.000 volte, piena capacità
Corrente di cortocircuito interrompibile 50 volte.
L'interruttore automatico sottovuoto VS1 è adatto per operazioni di richiusura e ha un'elevata affidabilità operativa e una lunga durata.

L'interruttore automatico sottovuoto VS1-12(VBM7) (tipo generale) utilizza isolatori verticali per proteggere dagli effetti climatici; e per quanto riguarda la manutenzione, di solito è sufficiente eseguire operazioni intermedie, pulizia o lubrificazione.

L'interruttore automatico sottovuoto VS1-12(VBM7) (tipo a palo) adotta una struttura a isolamento solido - polo sigillato integrato, realizzato senza manutenzione.

Gli interruttori automatici sottovuoto VS1-12(VBM7) possono essere installati in forma fissa o estraibile in un quadro di manovra e possono anche essere installati su telai.

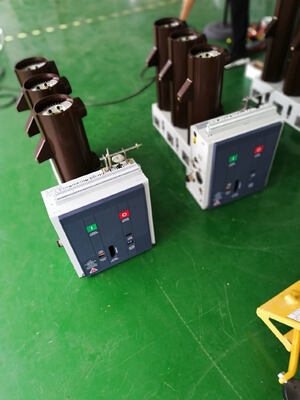

VS1(VBM7)-12 montaggio laterale
Mantenere il nucleo ai limiti superiore e inferiore senza alcun blocco meccanico. Quando c'è un segnale di azione, la corrente nella bobina di chiusura o separazione produce un potenziale magnetico.
Il campo magnetico prodotto dalla bobina e il campo magnetico prodotto dal magnete permanente vengono sovrapposti e sintetizzati dal campo magnetico. Il nucleo magnetico, insieme all'asta di azionamento fissata su di esso, viene azionato dalla forza magnetica sintetica e il corpo dell'interruttore viene acceso e spento alla velocità specificata. Questo meccanismo è chiamato struttura bistabile a due posizioni perché il nucleo di ferro mobile può essere mantenuto senza alcun consumo di energia alle due estremità del percorso.
