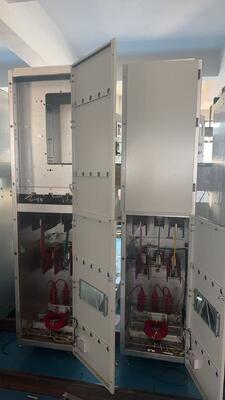

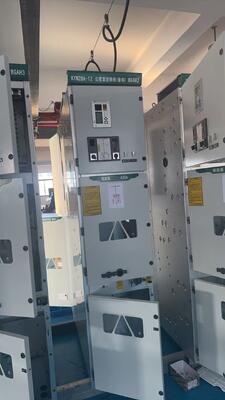

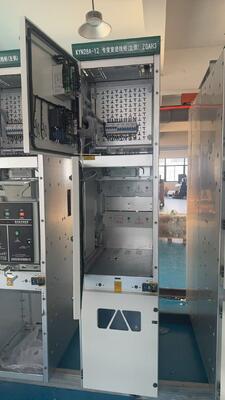

Quadro elettrico in metallo da interno corazzato rimovibile AC 11kV 550mm di larghezza 630A-1250A
Dettagli
| Nome del prodotto | Motori fissi MV | Tensione di tasso | 11kv |
|---|---|---|---|
| Frequenza di tasso | 50Hz | Corrente principale stimata della sbarra collettrice | 630,1250,1600,2000,2500,3150A |
| A breve termine resista alla corrente (4S) | 20,25,31.5, 40 CHILOVOLT | Il picco resiste alla corrente (picco.) | 50,63,80,100 CHILOVOLT |
| Corrente nominale delle sbarre di derivazione | 630,1250,1600,2000,2500,3150 A | Corrente nominale della barra di comando principale | 630,1250,1600,2000,2500,3150 A |
Descrizione di prodotto
Quadro elettrico chiuso in metallo CA rimovibile corazzato per interni con larghezza 630A-1250A da 11 kV 550 mm
Introduzione generale al quadro fisso di media tensione:
Il quadro elettrico chiuso in metallo fisso a scatola XGN66-12 è la nostra fabbrica per la progettazione, la ricerca e lo sviluppo di una nuova generazione di set completi di prodotti elettrici ad alta tensione, quadri adatti per la sezione bus singola AC 50Hz trifase da 3,6-12kv dei set di dispositivi interni Come ricezione e distribuzione dell'uso di energia elettrica e ha capacità di controllo, protezione e rilevamento del circuito.
I prodotti assorbono tecnologia straniera avanzata, in considerazione dei quadri esistenti nel funzionamento con un tasso di incidenti simile e elevato e il grande volume di tali problemi progettati e sviluppati da. È piccolo, solo il quadro elettrico comune, l'interruttore automatico con elevata affidabilità, buone prestazioni, cinque anti-interblocco, affidabile e semplice.
Condizioni ambientali dei quadri fissi MT:
1). utilizzare la temperatura massima non superiore a 40 gradi, la minima Non superiore a -25 gradi
2). umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90% l'altitudine non supera i 1000 m (nel tempo è possibile consultare il produttore)
3). nessun incendio, esplosione, forte inquinamento, corrosione chimica e siti di shock grave.
Parametri tecnici dei quadri fissi MT:
| Elementi | Unità | parametro | ||
| Tasso di tensione | kV | 12 | ||
| Frequenza del tasso | Hz | 50 | ||
| Corrente nominale della sbarra principale | UN | 630,1250,1600,2000,2500,3150 | ||
| Corrente nominale della sbarra collettrice di derivazione | UN | 630,1250,1600,2000,2500,3150 | ||
| Corrente di breve durata (4S) | kV | 20,25,31.5,40 | ||
| Corrente di picco sopportata (picco.) | kV | 50,63,80,100 | ||
| Corrente nominale di caduta breve | kV | 20,25,31.5,40 | ||
| Cortocircuito nominale aperto e tagliato (picco) | kV | 50,63,80,100 | ||
| Livello di isolamento nominale | Frequenza di alimentazione 1 minuto resistere alla tensione |
ph-ph,ph-massa | kV | 25,30,42 |
| spazio dell'interruttore | kV | 27,34,48 | ||
| Tensione nominale di tenuta all'impulso di illuminazione (picco) | ph-ph,ph-massa | kV | 40,60,75 | |
| spazio dell'interruttore | kV |
46,70,85 |
||
Struttura del quadro:
1. Il quadro è un dispositivo di indicazione elettrica installato nel circuito primario. Il dispositivo include sensori ad alta tensione e un indicatore e può indicare lo stato elettrico del circuito ad alta tensione.
2. Può anche cooperare con la serratura elettromagnetica per eseguire la chiusura forzata sulla maniglia di azionamento, sulla porta della cabina e sulle cabine adiacenti. Pertanto, può impedire l'estrazione del carrello di isolamento con carichi, impedire la chiusura sotto tensione del sezionatore di terra e impedire l'ingresso nello scomparto sotto tensione. In questo modo è possibile aumentare le prestazioni di prevenzione dei prodotti equipaggiati.
3. Per evitare la formazione di condensa in ambienti con umidità elevata o cambiamenti drastici della temperatura, il riscaldatore elettrico è installato separatamente nel vano interruttore e nel vano cavi, per evitare incidenti dielettrici nelle condizioni sopra indicate.
4. Nella cella cavi è installata inoltre una sbarra collettrice di terra in rame che passa attraverso gli armadi adiacenti e con un buon collegamento agli armadi. La sbarra in rame viene utilizzata per la messa a terra diretta dei componenti. Poiché l'intera cabina è unita da piastre in acciaio zincato e alluminio, la cabina è in buono stato di messa a terra, garantendo così la sicurezza del personale operativo.
Chi siamo
Wenzhou Qiupu Electric Power Co., Ltd. si trova nella zona di sviluppo economico di Yueqing, nella provincia di Zhejiang. È un'impresa high-tech specializzata nella ricerca e sviluppo, produzione e vendita di prodotti di energia elettrica come interruttori automatici, trasformatori, interruttori di distribuzione dell'energia e componenti elettrici ad alta e bassa tensione.
I nostri prodotti sono ampiamente utilizzati nei settori finanziario, delle comunicazioni, municipale, dei trasporti, energetico, edile, aerospaziale, del controllo industriale e in altri settori importanti, hanno ottenuto gli elogi della maggior parte degli utenti e hanno firmato un accordo di cooperazione a lungo termine.
Domande frequenti
Q1: OEM/ODM sono disponibili?
A1: Sì, lo è! I nostri prodotti possono essere personalizzati. Disponiamo di team di progettazione e ingegneri, possiamo personalizzare i prodotti in base al disegno o ai requisiti dei clienti.
Q2: qual è il tuo MOQ?
A2: un set.
Q3: Come sono i tempi di consegna?
A3: Dipende dalla quantità dell'ordine e normalmente occorrono circa 20-30 giorni.
Q4: Come controlli la qualità?
A4: Abbiamo un team di controllo qualità conforme a TQM per garantire la qualità. Ogni passaggio è conforme agli standard. Allo stesso tempo, se necessario, scatteremo foto e gireremo video per te. Ogni prodotto sarà completamente assemblato e testato attentamente prima dell'imballaggio e della spedizione.
Q5: Quanto dura la garanzia?
A5: Entro un anno dalla data di vendita, se ci sono problemi con gli accessori, fornisci semplicemente le foto dell'accessorio danneggiato, quindi forniremo l'accessorio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. Possiamo anche fornire supporto tecnico se necessario.
